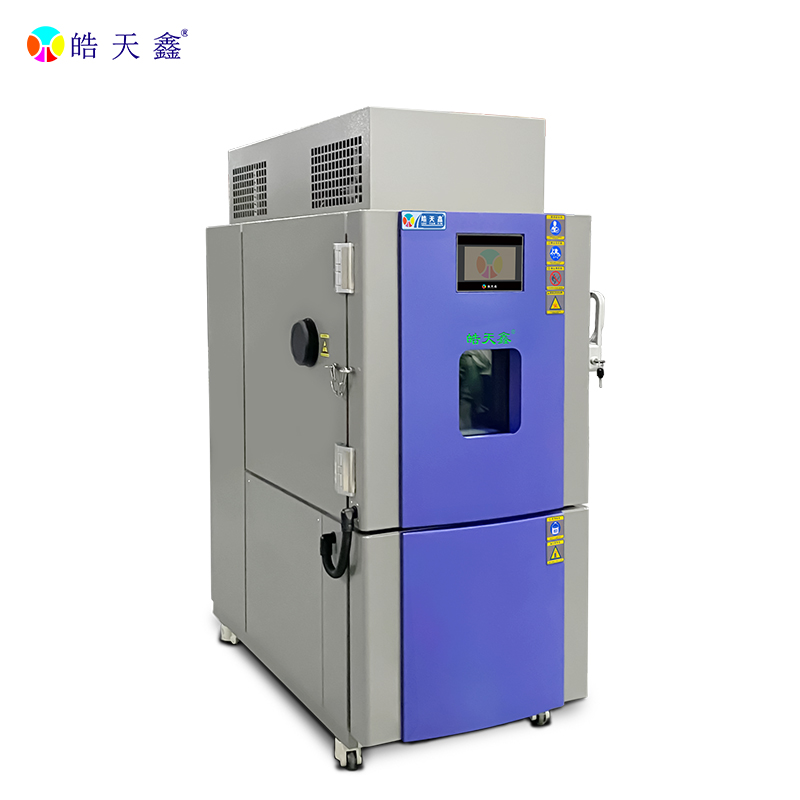

浏览次数：4在半导体产业蓬勃发展的当下，半导体器件的安全性与可靠性备受关注。随着电子产品的广泛应用，尤其是在一些对安全性要求高的领域，如电动汽车、航空航天等，半导体在电池管理系统等关键环节发挥着核心作用。电池隔爆试验箱作为一种专业的测试设备，能够模拟电池在异常状态下可能产生的爆炸、燃烧等极限环境，对半导体器件进行严苛的安全性测试，对于保障半导体在实际应用中的可靠性意义重大。
考虑到半导体测试的高价值性以及试验过程的危险性，电池隔爆试验箱具备完善的安全防护与隔离设计。箱体采用高强度防爆材料制造，能够承受巨大的爆炸冲击而不破裂。同时，设置多重隔离措施，如隔热层防止热量传递至外部设备，电磁屏蔽层避免试验过程中的电磁干扰影响半导体的测试数据。此外，配备紧急制动系统，一旦出现异常情况，可立即停止试验，保障人员与设备安全。
样品筛选与预处理：选取具有代表性的半导体样品，涵盖不同型号、批次以及应用场景的器件。对样品进行外观检查，确保无明显缺陷。根据测试要求，对样品进行必要的封装或引脚处理，以便于在试验箱内进行电气连接与固定。
设备校准与参数设定：使用标准计量器具对试验箱的温度传感器、压力传感器等进行校准，确保测量精度满足测试要求。根据半导体的应用场景和预期的电池爆炸工况，设定试验箱的各项参数，包括目标温度、压力上限、升温 / 升压速率、试验持续时间等。同时，设置好半导体性能监测设备的采样频率、测量范围等参数。
安装与连接：将预处理后的半导体样品牢固安装在试验箱内特制的样品架上，确保样品在爆炸冲击下不会发生位移或脱落。通过耐高温、高压的线缆将半导体与外部的电气测试设备进行连接，保证信号传输稳定可靠，且连接部位具备良好的密封与防护性能，防止试验过程中箱内的高温、高压气体对连接线缆造成损坏。
启动试验：确认所有设备与参数设置无误后，启动电池隔爆试验箱。试验箱按照预设的程序，首先对箱内环境进行预热或预加压，使温度、压力逐渐接近初始设定值。在此过程中，持续监测半导体的初始性能参数，作为后续对比分析的基准数据。
模拟爆炸过程：当箱内环境达到初始设定条件后，试验箱通过特定的触发机制，如模拟电池内部短路等方式，引发电池热失控，进而产生爆炸或燃烧现象。在爆炸过程中，试验箱的加热系统、压力控制系统协同工作，使箱内的温度、压力按照预定的曲线迅速上升并维持在目标范围内。同时，监测系统以高频率同步采集半导体的各项性能参数以及箱内的环境参数，记录半导体在极限环境下的性能变化过程。
中间监测与记录：在试验过程中，操作人员需密切关注监测系统的实时数据显示，观察半导体性能参数的变化趋势。若发现参数出现异常波动或超出预设的安全阈值，及时记录相关数据和时间点。对于一些关键的性能指标变化，可通过截图、数据存储等方式进行详细记录，以便后续深入分析。
停止试验与冷却：当试验达到预定的持续时间或满足特定的终止条件后，试验箱自动停止加热与压力控制，并启动排气与冷却系统。待箱内温度、压力降至安全范围后，操作人员方可打开试验箱门。在冷却过程中，继续监测半导体的性能参数，观察其在温度恢复过程中的变化情况。
样品检查与性能复测：小心取出半导体样品，对其进行外观检查，观察是否存在物理损坏，如芯片开裂、引脚变形、封装破损等。使用专业的检测设备对半导体进行全面的性能复测，包括电气性能、功能完整性等方面的测试。将复测结果与测试前的基准数据以及测试过程中的实时数据进行对比，分析半导体在电池隔爆试验过程中的性能变化情况，确定是否发生失效以及失效的模式与程度。
数据整理与分析：对试验过程中采集到的大量环境参数和半导体性能参数数据进行整理与分析。运用数据分析软件绘制温度 - 时间、压力 - 时间、半导体性能参数 - 时间等多维度的变化曲线，通过曲线拟合、数据统计等方法，深入研究半导体性能与试验环境之间的关系。根据数据分析结果，评估半导体在电池爆炸极限环境下的可靠性水平，为半导体的设计优化、生产工艺改进以及在电池系统中的应用提供有力的数据支持。
材料优化：针对热失效问题，研发具有更高热稳定性的半导体材料和封装材料。例如，采用新型的高温半导体材料，如碳化硅（SiC）、氮化镓（GaN）等，替代传统的硅基材料，以提高器件在高温环境下的性能稳定性。在封装材料方面，选用热膨胀系数与芯片材料更匹配的封装材料，减少因温度变化产生的热应力，降低封装破裂和分层的风险。同时，探索具有更好的耐高压、抗冲击性能的封装材料，增强半导体器件的机械防护能力。
结构设计改进：从半导体器件的结构设计入手，优化芯片内部的电路布局和键合线设计。例如，采用更短、更粗的键合线，降低键合线在冲击下断裂的概率；合理分布芯片内部的电路模块，减少因局部过热导致的热失效风险。在封装结构设计上，增加缓冲层或防护结构，吸收爆炸产生的压力冲击，保护芯片免受机械损伤。此外，改进散热结构设计，提高半导体器件在高温环境下的散热效率，降低芯片温度，延长器件的使用寿命。
电路设计优化：为解决电气性能漂移问题，在电路设计阶段增加补偿电路和自适应调节机制。例如，针对微控制器的时钟频率漂移问题，设计时钟频率自动校准电路，使其能够根据环境温度、压力等参数的变化实时调整时钟频率，保证数据处理的准确性和稳定性。对于模拟电路，采用自适应增益控制电路和参数补偿算法，使电路在不同的环境条件下能够自动调整性能参数，保持信号处理的精度。同时，加强电路的抗干扰设计，提高半导体器件在复杂电磁环境下的可靠性。
