IPX5 和 IPX6 是国际电工委员会（IEC 60529）定义的防水等级，分别对应 "防喷水" 和 "防强烈喷水"。IPX5 要求设备能承受从 6.3mm 喷嘴以 12.5L/min 流量、30kPa 压力喷射的水流冲击，覆盖角度≥60°，测试时间按每平方米表面积 1 分钟计算，总时长不少于 3 分钟。IPX6 则进一步升级为 12.5mm 喷嘴、100L/min 流量和 100kPa 压力，模拟暴雨或高压水枪的强力喷射环境，测试时间与 IPX5 相同。这两个等级广泛应用于智能手机、户外电子设备等产品的防水性能验证，尤其适合验证日常使用中可能遇到的溅水、暴雨或高压冲洗场景。

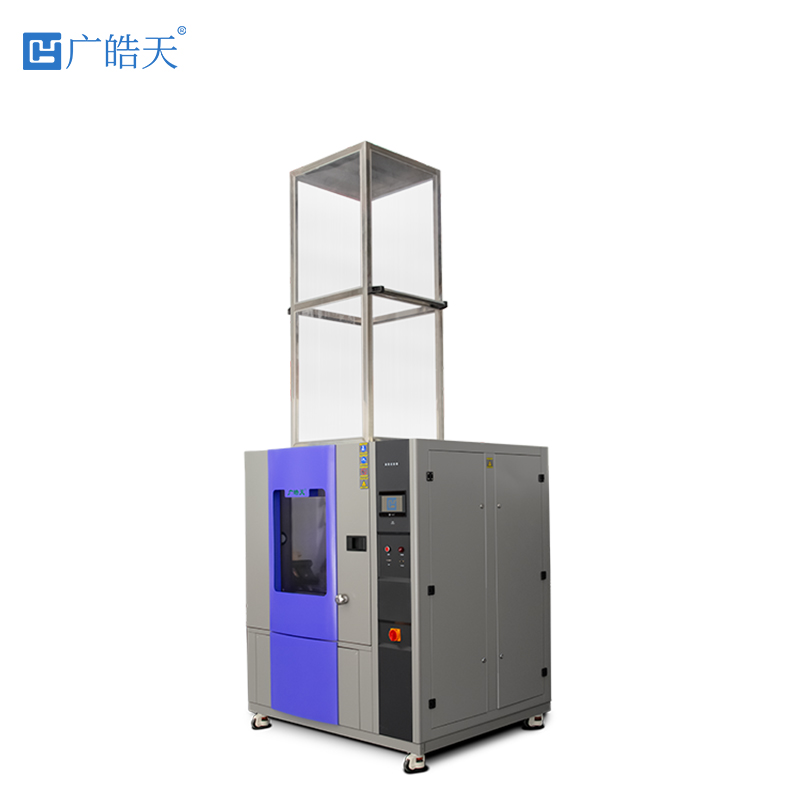

对于智能手机而言，IPX5-6 测试是基础防水能力的重要验证手段。尽管高级机型常采用 IP67/IP68 等级（防浸水），但 IPX5-6 测试仍至关重要 —— 例如手机在雨中使用时，需抵御斜向雨水的持续冲击；在洗车场景中，需承受高压水枪的直接喷射。通过 IPX5-6 测试的手机，其外壳接缝、充电接口、听筒等关键部位的密封性可得到有效验证。IPX5-6 淋雨试验箱通过精密系统模拟水喷射环境，其核心组件包括：
高压供水系统：采用多级离心泵将水压提升至 30kPa（IPX5）或 100kPa（IPX6），确保水流冲击力稳定。例如，IPX6 的 100kPa 压力相当于 10 米水柱产生的动能，可模拟自然界暴雨的冲击效果。
喷嘴阵列与流量控制：IPX5 使用 6.3mm 内径喷嘴，IPX6 采用 12.5mm 喷嘴，配合电磁流量计和调节阀，精准控制水流量（IPX5 为 12.5±0.625L/min，IPX6 为 100±5L/min）。喷嘴布局设计为多角度喷射，确保覆盖样品所有表面，包括侧面、顶面及底部接口。
智能控制系统：以 PLC 为核心，结合触控式人机界面（HMI），可预设测试参数（如压力、流量、时间），并实时监控水压、水温等数据。系统具备自动校准功能，例如每季度校验流量计和喷嘴压力，偏差超过 ±5% 时自动报警并停机调整。
安全防护设计：箱体采用 SUS304 不锈钢材质，具备漏电保护、过压保护和缺水保护功能。观察窗使用防雾防爆玻璃，支持测试过程中实时观察样品状态，同时避免水流冲击导致的意外破损。
1. 测试前准备
2. 测试执行阶段
样品固定：将手机置于可旋转支架上，确保每个表面（包括屏幕、背板、侧面按键）均能被水流覆盖。旋转速度通常设定为 3±1r/min，以模拟多角度冲击效果。
参数设置：根据测试等级选择喷嘴类型，IPX5 采用 6.3mm 喷嘴，IPX6 切换为 12.5mm 喷嘴。通过 HMI 设置测试时间（如 3 分钟），并启动循环供水系统以节约水资源。
过程监控：测试中需观察水流覆盖均匀性，若发现局部喷射异常（如喷嘴堵塞），应立即停机调整。同时记录环境温度（建议 15-35℃），避免低温导致密封件硬化失效。
3. 测试后评估
外观检查：使用放大镜观察手机表面，重点检查充电口、耳机孔、屏幕边缘等接缝处是否有水痕或水渍。若发现连续水迹，可能意味着密封胶条存在间隙或变形。
功能测试：对手机进行全面电气检测，包括绝缘电阻（需≥2MΩ）、泄漏电流（≤0.5mA）及各项功能验证（如触控响应、摄像头成像）。若绝缘电阻下降或出现短路，表明内部已进水。
拆解分析：对于高级机型或测试异常样品，需拆解手机检查内部结构。重点观察主板、电池仓、扬声器等区域是否存在水渍，同时评估防水胶圈、防水泡棉等密封部件的完整性。
