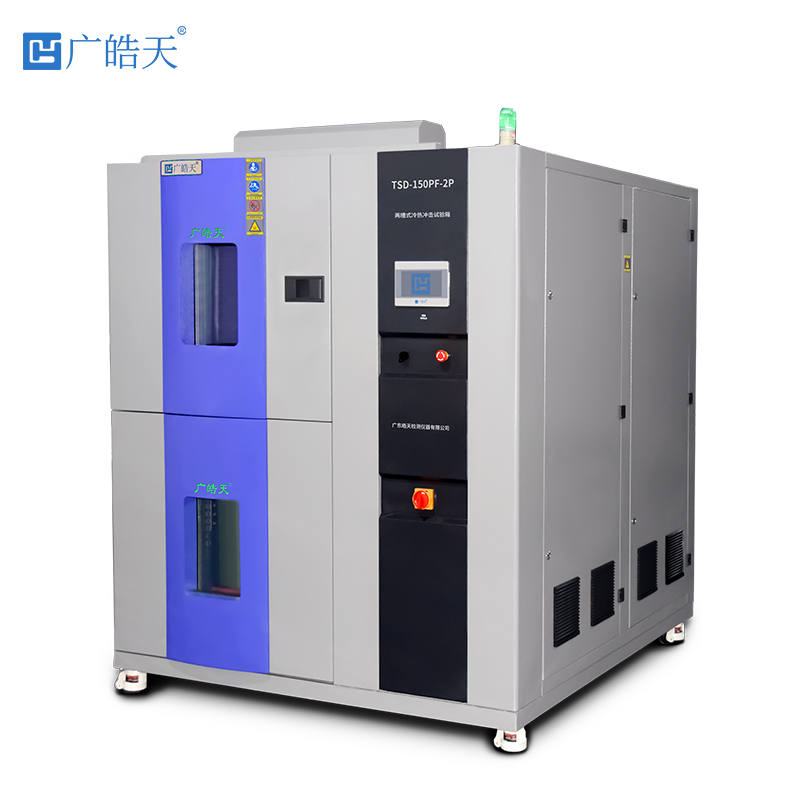

技术内核：两箱式冷热冲击试验箱的芯片测试适配设计
针对电子芯片体积小、集成度高、对温变速率敏感的特性，我们的两箱式冷热冲击试验箱在结构设计、温变控制、安全防护等方面进行专项优化，实现“温变冲击+精准环境模拟"的测试目标。
. 双腔独立控温：实现毫秒级温变冲击
设备采用高温腔与低温腔独立设计，中间通过高速传动机构连接，实现样品在两腔间的快速转移。高温腔采用镍铬合金蜂窝式加热管，配合PID温控系统，温度范围可达+60℃~+200℃，升温速率最快5℃/min；低温腔采用复叠式制冷系统，选用R404A+R23双制冷剂，温度范围可低至-80℃~0℃，降温速率最快8℃/min。
核心优势在于温变冲击速度——样品从-55℃低温腔转移至125℃高温腔的时间≤10秒，温变速率可达18℃/s，远超单腔式设备的温变能力，模拟芯片在启动、停机及苛刻工况下的瞬时温度波动。传动机构采用伺服电机驱动，定位精度±0.5mm，确保芯片在转移过程中无机械应力损伤。
试验后性能评估：多维度综合判定
试验结束后，将芯片在标准环境中恢复24小时，随后开展全维度性能评估，与初始数据对比分析。判定标准参照行业规范：
电性能方面：静态工作电流变化率≤±10%，输出电压精度偏差≤±5%，逻辑电平阈值变化≤±0.1V；时序特性方面：建立时间、保持时间变化≤±5ns；稳定性方面：高低温环境下连续通电4小时无性能波动。
失效分析方面：对性能异常的芯片，通过扫描电子显微镜（SEM）观察键合线是否断裂、焊点是否出现疲劳裂纹，通过X射线检测芯片内部是否出现分层，通过红外热成像仪检测是否存在局部过热点。
、实战案例：从测试数据到芯片品质升级
某汽车电子企业为解决车载雷达芯片在冬季低温启动时出现的信号中断问题，采用我们的TS-100型两箱式冷热冲击试验箱开展专项测试，成功定位问题并实现品质升级。
该企业初期研发的雷达芯片，在-40℃低温环境下启动时，约有8%的样品出现信号丢失，常温下测试则正常。我们为其设计测试方案：-55℃/125℃循环500次，同步联动ATE系统采集数据。试验发现，芯片在第300次循环后，低温启动时的供电电流波动幅度从初始的±3%升至±15%，进一步拆解观察到键合线与芯片焊盘的连接部位出现微小裂纹。
基于测试数据，我们判断失效原因是键合线采用的纯金线热膨胀系数与芯片基底差异较大，长期温变冲击导致疲劳断裂。建议企业将键合线更换为金钯合金线（钯含量10%），并优化键合工艺参数，将键合压力从15g提升至20g。优化后再次测试：1000次冷热循环后，低温启动电流波动幅度≤±4%，信号中断率降至0.2%，汽车电子行业AEC-Q100标准要求。
另一消费电子企业的MCU芯片经500次冷热循环测试后，出现输出电压精度偏差超标的问题。通过设备的同步测试功能，发现芯片在高温125℃下的内部电阻值异常增大。建议企业优化芯片封装工艺，增加散热焊盘面积，并选用耐高温的陶瓷封装材料。优化后测试显示，输出电压精度偏差控制在±3%以内，产品良率从92%提升至99.5%。
