三箱式冷热冲击试验箱：筑牢半导体芯片极限温变可靠性防线

半导体芯片在航空航天、新能源汽车等极限环境中，常因温变冲击引发封装开裂、焊点失效等故障。三箱式冷热冲击试验箱以“快速温变、精准控温、高效测试"为核心优势，成为芯片可靠性验证的关键装备，下文聚焦其核心亮点与应用价值解析。

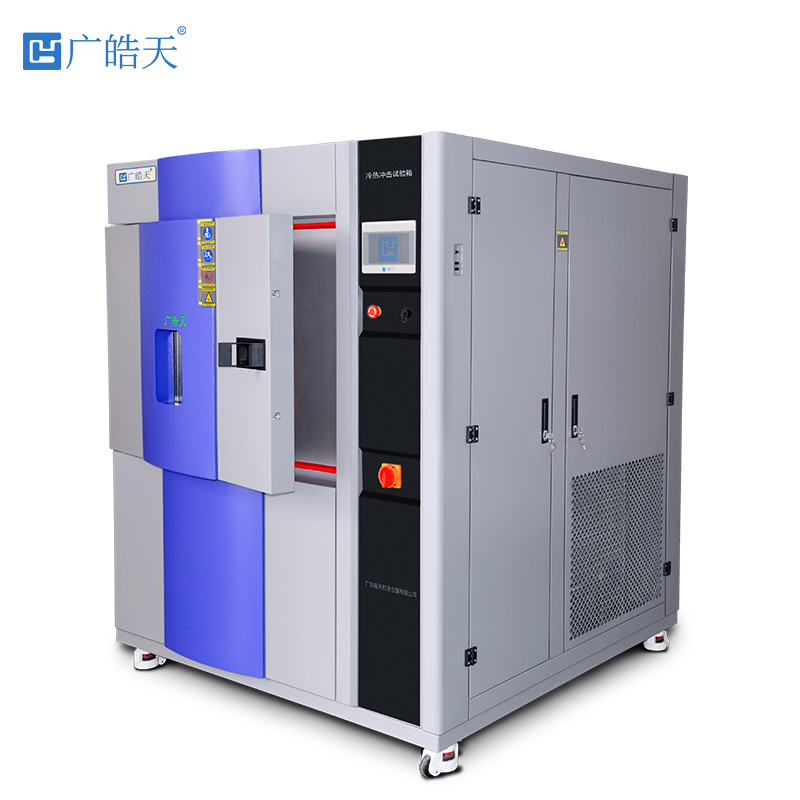

广皓天-三箱冷热冲击箱-白底图-800×800-241111 -8 拷贝.jpg

芯片由硅基衬底、环氧树脂封装等多材料构成，热膨胀系数差异大，极限温变下易产生热应力导致失效，超40%野外故障与此相关。该设备可模拟-65℃~150℃快速温变循环，精准考核芯片结构稳定性与电性能，为设计优化提供核心数据。

采用“高温箱+低温箱+测试箱"三腔独立架构，高温箱60℃~150℃快速升温，低温箱-65℃深度制冷，测试箱通过高速阀门切换冷热氛围。搭配PID-模糊算法与±0.1℃精度传感器，温变速率5℃/min~50℃/min可调，波动≤±2℃。较两箱式节能且温变响应提速30%，测试箱独立设计保障电性能实时监测稳定。

核心亮点有三：一是工况贴合度高，支持“高低温-常温"双向循环，215℃最大温变跨度覆盖极限场景；二是效率精度双优，三腔并行预温预冷，单循环耗时缩短25%，交叉污染率＜5%；三是专属适配性强，配备PCB夹具与电性能测试接口，可实时采集漏电流等参数，避免失效节点遗漏。

广泛应用于多领域：车规级芯片测试后高温失效率从8.2%降至1.1%；航空航天芯片考核-65℃~100℃骤变可靠性；工业控制芯片保障高低温环境稳定运行；消费电子芯片规避低温关机、高温卡顿问题。

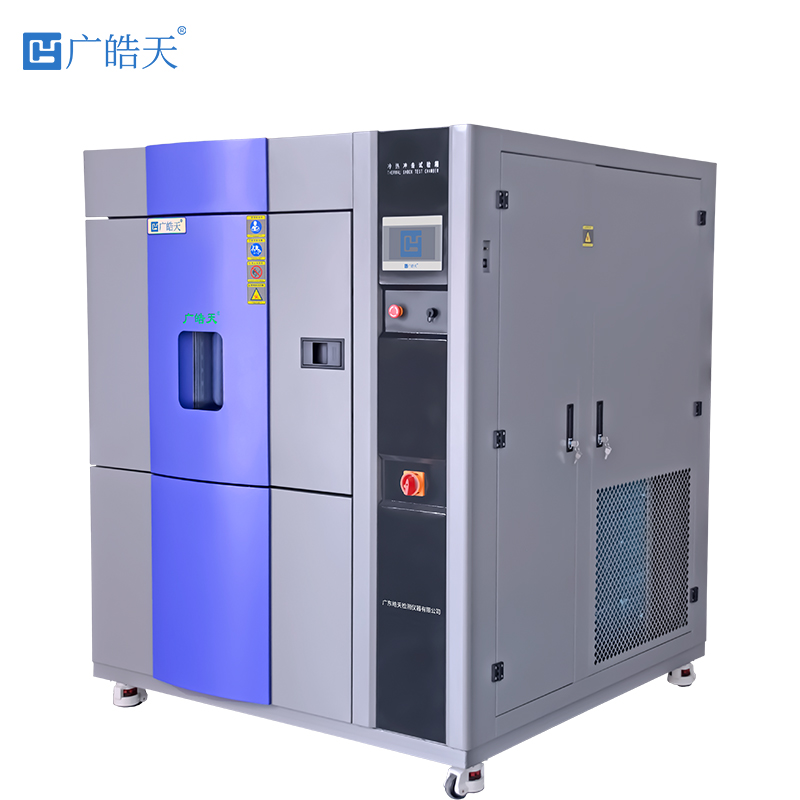

广皓天-三箱冷热冲击箱-白底图-800×800-241111 -6 拷贝.jpg

实操关键：测试前85℃/4小时烘烤除潮；用弹性夹具固定保障接触且无额外应力；按场景精准设定温变范围、循环次数（车规芯片≥1000次）；测试后结合电性能、X光焊点检测、电镜微观观察定位失效根源。

面对芯片高密度、高功率发展趋势，未来设备将融合AI实现数据自动分析与失效预警，结合数字孪生构建仿真模型，进一步降本提效，助力半导体产业高质量发展。
