三箱冷热冲击试验设备：电子芯片传感器可靠性测试核心装备
在消费电子、汽车电子、航空航天等领域，电子芯片传感器需承受温度骤变考验，如汽车发动机启动时的-40℃至120℃冲击、航天器在轨温变循环，其抗温度冲击性能直接决定终端产品可靠性。三箱冷热冲击试验设备凭借“高温-常温-低温"三腔独立控温设计，精准复现GB/T 2423.22-2012标准中的温度冲击场景，考核芯片传感器封装完整性、焊点可靠性及信号稳定性，成为研发与质控的关键测试装备。
核心技术架构：极速温变环境的精准复现

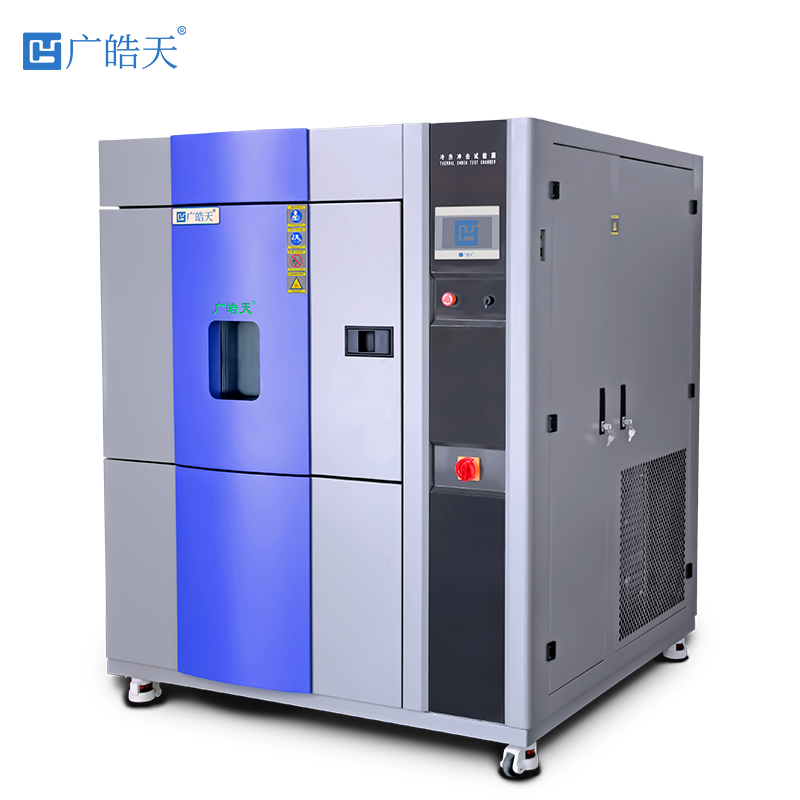

三箱冷热冲击试验设备采用“三腔独立控温+快速转移"核心架构，分为高温腔（-20℃至180℃）、常温过渡腔（20℃至30℃）、低温腔（-80℃至20℃）。高温腔采用镍铬合金加热管与热风循环系统，低温腔采用复叠式制冷系统，过渡腔可避免冷热直接冲击损伤样品。设备支持10℃/min至50℃/min升降温速率调节，温差范围可达150℃，适配不同芯片传感器的测试需求。
关键技术在于“精准控温+平稳过渡"，高温/低温腔温度波动度≤±0.5℃，均匀度≤±2℃，过渡腔温度波动≤±1℃。通过伺服驱动传输机构实现样品2-3秒快速转移，搭配铂电阻分布式测温系统与PID模糊控制算法，实时修正温变偏差。独特的隔热设计使三腔间无热量串扰，确保1000次以上循环测试后参数稳定性，满足芯片传感器长期可靠性考核需求。
三箱设备的核心优势体现在三方面。一是冲击真实性高，过渡腔设计还原实际温变中的缓冲过程，较两箱设备减少样品破损率30%。二是测试效率优，支持多批次样品并行测试，单批芯片传感器1000次循环测试周期从72小时缩短至48小时。三是数据精准，搭配信号采集系统可同步监测温变过程中芯片的输出信号，捕捉焊点开裂、封装失效等隐患，检测精度提升40%。
典型应用场景与实战案例
在汽车电子领域，某企业测试车载MCU芯片传感器：设定高温腔120℃、低温腔-40℃、过渡腔25℃，转换时间2秒，循环冲击500次。初始测试发现300次循环后芯片输出信号失真，经X光检测为BGA焊点开裂。优化焊点焊料配比（增加3%银含量）后，500次循环后信号误差≤±1%，通过车载环境可靠性认证。
在航空航天领域，测试卫星导航芯片时，设定高温腔150℃、低温腔-60℃循环1000次，监测信号接收灵敏度。某科研单位通过测试发现芯片陶瓷封装因温变出现微裂纹，采用柔性封装材料优化后，顺利通过太空环境验证。在消费电子领域，测试5G基站芯片时，经-40℃至85℃冲击测试，筛选出低温启动失效产品，使基站现场故障率从2.1%降至0.5%。
未来，三箱冷热冲击设备将向“超宽温域+智能化"升级，低温腔拓展至-100℃、高温腔达200℃适配特种芯片；搭载AI视觉检测系统自动识别封装裂纹与焊点缺陷，结合数字孪生技术模拟温变应力分布。作为电子芯片传感器可靠性测试的核心装备，其不仅助力企业提前排查隐患，更推动芯片向环境适配性升级，筑牢制造质量防线。
