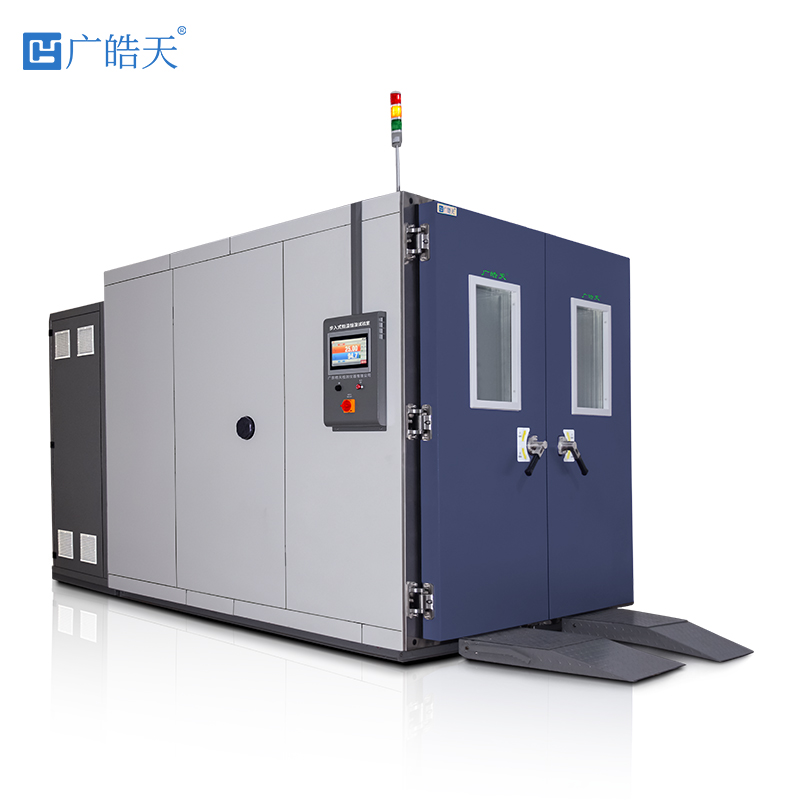

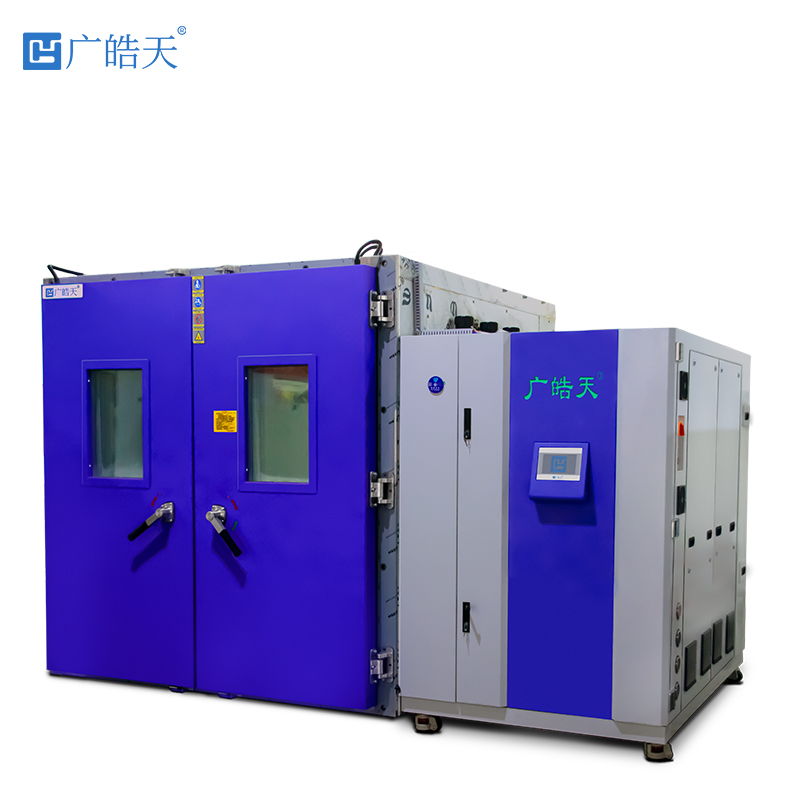

大型电力变压器、新能源车载变压器需在 - 30℃~50℃、30% RH~90% RH 温湿环境稳定运行，温湿波动易导致绝缘油介损增大、绕组散热失效。步入式恒温恒湿试验室凭借 50-500m³ 大容量舱体、精准温湿控制及高承重设计，可复现变压器实际服役环境，同步监测绝缘、温升性能，为其可靠性验证提供关键支撑。
一、设备核心适配特性
针对大型变压器（重量 5-50 吨、尺寸 3m×2m×4m），试验室采用模块化舱体设计，容积 100-300m³ 可选，地面铺设 30mm 厚花纹钢板并加强承重梁，承重能力达 500kg/m²，满足变压器整体移入需求。温湿控制系统采用 “多区蒸汽加湿 + 冷冻除湿 + 分区加热” 架构，温度范围 - 30℃~50℃（波动 ±0.5℃，均匀性 ±2℃），湿度 30% RH~90% RH（波动 ±2% RH，均匀性 ±3% RH），配备 10 组风道循环单元，避免局部温湿偏差影响测试精度。设备预留 8-12 个 φ100mm 测试接口，支持变压器高压引线、温度传感器外接，搭配多通道数据采集系统，可实时监测绕组温度（精度 ±0.1℃）、绝缘油介损值（精度 ±0.001）及空载损耗（精度 ±0.5%）。
二、定制化测试方案
2.1 温湿环境绝缘性能测试
模拟雨季高湿环境，设定 40℃/90% RH 恒温恒湿，变压器施加 1.2 倍额定电压，持续测试 24h，监测绝缘油介损值（≤0.005）、绕组对地绝缘电阻（≥1000MΩ），符合 GB/T 6451-2015 标准。如测试电力变压器时，需额外检测套管泄漏电流（≤10μA），避免高湿导致绝缘击穿。
2.2 温变循环散热测试
模拟昼夜温差与季节交替，设定 - 20℃→45℃温变循环（速率 3℃/min，循环 15 次），每次循环恒温 4h，变压器加载 80% 额定负载，监测绕组温升（≤65K）、顶层油温升（≤55K），符合 GB/T 1094.2 标准。车载变压器测试中，还需同步记录温变对变比误差的影响（≤0.5%），确保电压转换精度。
2.3 低温启动性能测试
模拟北方冬季低温，设定 - 30℃恒温 8h，变压器通电启动，监测空载电流（波动≤10%）、励磁阻抗（变化≤5%），持续运行 12h，要求无局部过热、异响，保障低温环境下正常投运。
三、标准流程与案例
流程：1. 预处理：检测变压器初始绝缘、温升性能，清理舱体并校准温湿传感器；2. 安装：通过叉车将变压器移入试验室，固定后连接测试线路与传感器；3. 设定参数：输入温湿曲线、测试时长及负载条件；4. 运行：实时监控数据，温湿超差或性能异常时自动报警；5. 后处理：常温常湿恢复 48h，复测性能并对比初始数据。
某企业测试 10kV 电力变压器时，40℃/90% RH 测试中绝缘油介损值升至 0.008，超出标准要求。分析发现绝缘油含水量超标，经真空脱水处理后，复测介损值降至 0.003，温变循环测试中绕组温升稳定在 58K，满足电网运行要求。
