电磁式振动台结构协同原理 —— 磁路、动圈与支撑导向的配合逻辑

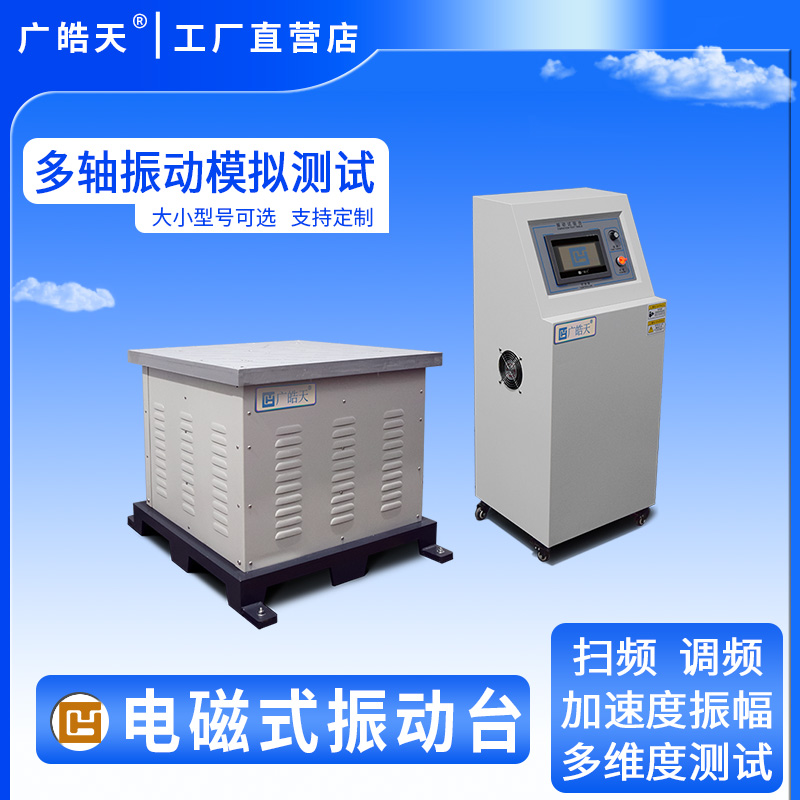

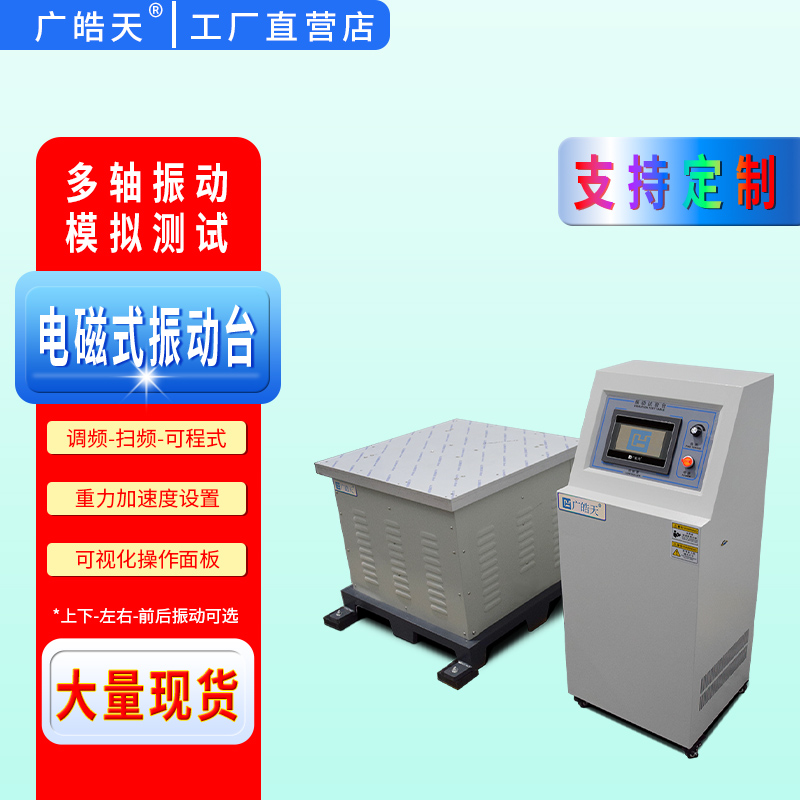

电磁式振动台的稳定运行与测试效果，依赖磁路系统、动圈组件、机械支撑与导向机构、控制系统的协同配合。各结构模块各司其职，又相互联动，共同构建稳定、可控的振动环境。作为拥有 13 年环境试验设备研发与生产经验的工厂，东莞皓天试验设备有限公司从结构设计与协同逻辑角度，解析电磁式振动台的核心构造原理，帮助企业全面掌握设备运行逻辑，优化设备使用与维护策略。

磁路系统是设备的 “磁场基础"，其设计合理性直接影响磁场均匀性与稳定性，进而决定振动输出的一致性。磁路系统主要由永磁体（或励磁线圈）、磁轭、极靴三部分组成。永磁体提供恒定磁场源，选用钕铁硼等高性能材料，磁能积高、剩磁稳定，长期使用磁场衰减小；磁轭采用高导磁硅钢片叠压成型，作用是汇聚磁感线、减少磁场泄露，提升磁场利用率；极靴安装在磁轭端部，优化气隙磁场分布，确保动圈所处气隙的磁场均匀，避免局部磁场强弱差异导致动圈受力不均、振动偏移。皓天在磁路装配过程中，采用精密工装定位，严格把控各部件间隙，确保磁场分布均匀，减少振动过程中的非线性误差。

动圈组件是设备的 “动力输出核心"，直接决定振动的响应速度与负载能力。动圈由线圈、骨架、连接座组成，线圈采用多股高强度漆包线绕制，匝数与线径根据额定激振力设计，保证足够的导电面积与机械强度，可承受大电流冲击而不烧毁；骨架采用铝合金或高强度复合材料，轻质且刚性好，既能减少运动惯性，提升高频响应能力，又能保证线圈绕制的稳定性，防止振动过程中线圈变形、松动；连接座用于动圈与台面的刚性连接，采用高强度螺栓与定位销固定，确保动力传递无损耗，避免连接间隙导致的振动滞后与失真。

机械支撑与导向机构是设备的 “稳定性保障"，负责约束动圈与台面的运动轨迹，避免横向偏移、扭转，保证振动方向垂直、运动平稳。支撑机构包括底座、减震器、支撑立柱，底座采用厚重铸铁或钢结构，刚性足、重心低，可吸收设备运行时的部分振动，减少设备自身震动对测试的影响；底部安装橡胶或弹簧减震器，隔离振动台运行时向地面传递的振动，避免影响周边设备与环境；支撑立柱连接底座与台面导向机构，保证整体结构稳固。导向机构多采用直线轴承或弹性导向臂，限制台面只能沿垂直方向运动，防止横向位移；同时具备一定的柔性，可补偿微小的安装误差，避免运动卡滞，保证台面往复运动顺畅、无卡顿。

控制系统是设备的 “协同指挥中心"，统筹磁路、动圈、支撑导向机构的运行，实现振动参数的精准调节与稳定输出。控制系统由信号发生器、功率放大器、传感器、控制器组成，信号发生器生成设定波形的电信号；功率放大器将弱电信号放大，驱动动圈产生电磁力；传感器实时采集台面的振动频率、振幅、加速度等数据，反馈给控制器；控制器对比设定参数与实际参数，动态调节输出信号，形成闭环控制，确保振动参数稳定，减少外界干扰与设备自身波动的影响。同时，控制系统具备过载、过流、超温等保护功能，实时监测设备运行状态，异常时自动停机报警，保护设备核心部件安全。

13 年深耕环境试验设备领域，东莞皓天在电磁式振动台结构设计中，注重各模块的适配性与协同性，优化磁路均匀性、动圈动力传递效率与导向稳定性，选用耐用性强的核心部件，确保设备长期连续运行。企业在使用设备时，需定期检查支撑导向机构的紧固件、减震器状态，及时清理磁路与动圈间的灰尘杂物，保证各结构模块协同工作，延长设备使用寿命，保障振动测试稳定可靠。
