在电子设备高速迭代的当下，数据线作为数据传输与能源供给的核心组件，其在极限温度环境下的性能稳定性直接决定了电子系统的运行质量。快速温变检测箱凭借能模拟剧烈温度波动的技术优势，成为评估数据线环境适应性的关键设备。本文将深入解析该检测箱的技术原理、数据线测试体系及在产品质量管控中的实践意义。
检测箱技术特性与温度模拟原理

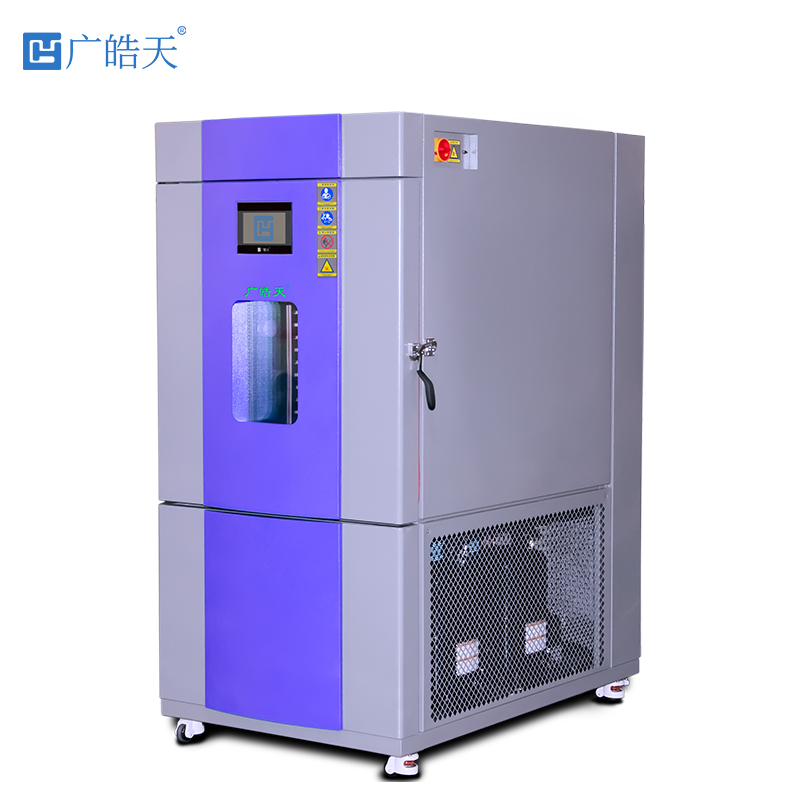

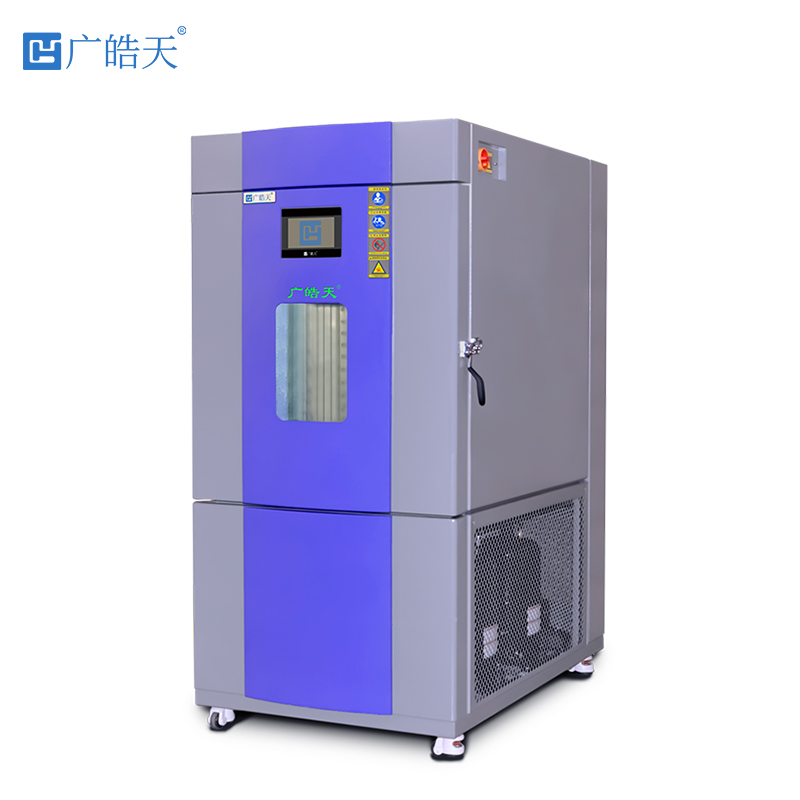

快速温变检测箱是一种可实现温度快速交变的环境试验设备，其核心性能指标体现在温度变化速率上，通常可达到 5℃/min、10℃/min 甚至 20℃/min 的线性温变能力，远超常规高低温箱的温度调节速度。设备的温度控制范围覆盖 - 70℃至 150℃，能精准复现从极寒到酷热的极限环境，满足 GB/T 2423.22-2012 对温度变化试验的严苛要求。
其温度调节原理基于双压缩机复叠式制冷系统与高频加热模块的协同工作：制冷系统采用 R404A 与 R23 混合制冷剂，通过两级压缩实现深低温控制；加热系统则运用镍铬合金加热管，配合 PID 温控算法实现 ±0.5℃的控温精度。箱体内置的多组铂电阻温度传感器，可实时监测不同区域的温度均匀性，确保在温度剧烈变化时，箱内各点温差不超过 ±2℃。
现代快速温变检测箱配备智能温变程序控制系统，支持用户自定义温度曲线，可设置多达 100 段的温变循环。通过以太网接口与上位机连接，能实现测试过程的远程监控和数据记录，16 位 AD 采集模块可实现 0.1℃的温度分辨率，为数据线在温变过程中的性能分析提供高精度的环境参数依据。
数据线核心测试项目与实施规范
数据线的快速温变测试需针对其材料特性与功能需求，设计多维度的验证方案。结构完整性测试主要考察数据线在温度剧烈变化后的物理性能，将数据线置于 - 40℃至 85℃的温变循环中（5℃/min 速率），每个循环包含 1 小时低温保持、1 小时高温保持，累计完成 100 个循环后，检查线缆外护套是否出现开裂、鼓包现象，连接器插拔力变化量需≤20%，插合次数仍能满足 5000 次的行业标准。
电气性能测试在温变过程中实时监测数据线的传输性能，对于 USB 3.2 数据线，需在 - 20℃、25℃、60℃三个关键温度点进行 10Gbps 速率的数据流传输测试，要求误码率始终≤10⁻⁹，阻抗变化量控制在 ±15% 以内。对于带供电功能的 Type-C 数据线，还需测试在 - 40℃低温启动时的充电效率，要求与常温相比衰减率不超过 10%。
接口可靠性测试模拟实际使用中的温度应力，将连接状态的数据线进行 - 55℃至 125℃的极限温变测试（10℃/min 速率），30 个循环后拆解检查连接器内部端子的氧化情况，接触电阻变化量需≤10mΩ，绝缘电阻在常态下≥100MΩ。对于光纤数据线，重点测试不同温度下的光功率衰减，要求在 - 40℃至 85℃范围内衰减量≤0.5dB。
测试实施过程需遵循环境应力筛选原则，通过温度变化速率、循环次数的科学设置，加速暴露数据线潜在的材料缺陷与工艺问题。测试前需对数据线进行 2 小时的常温状态稳定，测试中采用专用夹具固定线缆，避免因自身重量导致的额外应力，测试后需在标准大气条件（25℃，50% RH）下恢复 2 小时再进行性能评估。
测试标准体系与结果评估方法
当前数据线快速温变测试主要依据国际电工委员会（IEC）和国家标准 GB/T 系列标准构建规范体系。IEC 60068-2-14:2009 明确规定了温度变化试验的三种严酷等级，其中用于消费电子数据线的测试通常采用等级 2（温度范围 - 40℃至 85℃，5℃/min 速率）。
GB/T 2423.22-2012《环境试验 第 2 部分：试验方法 试验 N：温度变化》等同采用 IEC 60068-2-14，对测试设备要求、样品安装、循环参数等做出详细规定，要求测试箱在温度变化过程中无冷凝现象，避免影响数据线的电气性能测试结果。
测试结果的评估采用量化指标体系：一级指标为外观完整性，要求无可见损伤；二级指标为机械性能，包括插拔力、弯曲寿命等参数变化率；三级指标为电气性能，涵盖传输速率、绝缘电阻、接触电阻等关键参数。对于工业级数据线，需满足所有指标在测试前后的变化量≤10%；消费级数据线可放宽至≤15%，但不允许出现功能性失效。
某型 HDMI 2.1 数据线的测试案例显示：在 - 40℃至 85℃、10℃/min 的温变循环中，经过 50 次循环后，其外护套在连接器根部出现微裂纹（不符合一级指标），分析发现是护套材料耐低温性能不足。更换耐候性更好的 TPE 材料后，再次测试通过 100 次循环无异常，且 8K 视频传输误码率始终保持在 10⁻¹² 以下，验证了材料改进的有效性。
技术发展趋势与应用场景拓展
随着数据线向高速率（如 USB4 40Gbps）、大功率（如 PD 100W）方向发展，快速温变检测箱也在向更高性能演进。新一代设备已实现 20℃/min 的温变速率，温度控制范围扩展至 - 80℃至 200℃，可满足航空航天等高级领域的测试需求。同时引入氮气保护系统，能在低氧环境下进行温变测试，避免数据线在高温下发生氧化反应。
在应用场景方面，检测箱正从单一产品测试向系统级验证拓展。通过构建包含数据线、接口芯片、终端设备的完整测试系统，在快速温变环境下模拟设备整机的工作状态。某笔记本电脑厂商利用该系统验证了其配套数据线在 - 30℃至 70℃环境下的充电与数据传输协同性能，为产品低温启动方案优化提供了关键数据。
面向未来，快速温变测试将与数字孪生技术深度融合，通过建立数据线的材料特性数据库和温度应力模型，实现虚拟温变测试与物理测试的协同验证。AI 驱动的自适应测试算法也在研发中，可根据前期测试数据自动优化后续温变曲线，大幅提升测试效率。这些技术创新将为数据线在 5G、物联网等新兴领域的可靠应用提供坚实保障。
