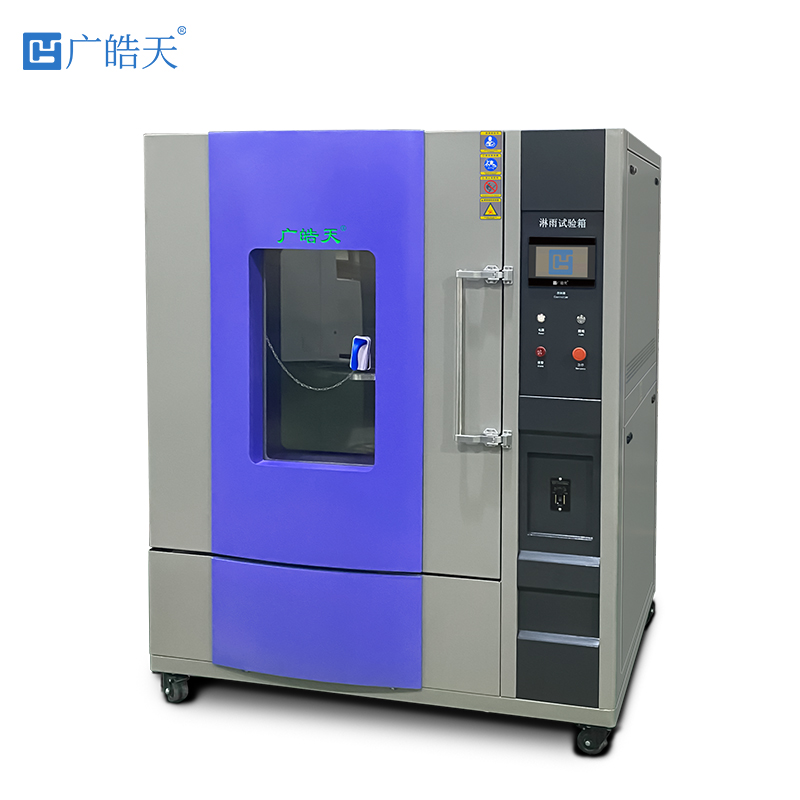

浏览次数：5在电动车的众多零部件中，大灯作为照明的关键组件，其防水性能的优劣直接关乎夜间及恶劣天气下的行车安全与灯具使用寿命。随着电动车使用场景的日益多样化，对大灯防水性能的要求也愈发严苛。IP9K 淋雨测试箱作为防水测试领域的专业设备，能精准模拟高温高压喷水环境，成为检测电动车大灯防水性能的重要工具。本文将详细阐述利用 IP9K 淋雨测试箱对电动车大灯进行防水测试的相关技术要点。
高压喷水系统：这是 IP9K 淋雨测试箱的核心构造之一。通常采用高性能的高压水泵，可将水压提升至 8000 - 10000kPa，确保能产生强大的冲击力，模拟高压水枪的冲洗效果。搭配特制的扇形喷头，能使水流均匀分布，实现多角度、360°的喷水覆盖。喷头一般有 4 个，分别安装在 0°、30°、60°、90° 的位置，可对大灯进行不同角度的喷水测试，全面检测其防水性能。
加热控温系统：为了模拟高温环境，测试箱配备了高效的加热装置。通过电加热元件迅速将水温升高至 80±5℃，并借助高精度的温度传感器和 PID 温控系统，精确控制水温，使其波动范围极小，保证测试过程中水温的稳定性。例如，在长时间测试过程中，水温能始终维持在设定温度的 ±1℃范围内，为测试提供稳定可靠的高温条件。
样品固定与旋转装置：测试箱内设有专门的样品固定架，可稳固地安装电动车大灯，确保在测试过程中大灯位置不变。对于小型大灯，还配备了旋转装置，转速为 5±1 转 / 分钟，使大灯在测试时能360°地接受水流喷射，避免出现测试死角。对于大型大灯，则按照其预期使用方式进行安装固定，模拟实际使用中的状态接受测试。
智能控制系统：以 PLC 中央处理器为核心的智能控制系统，是 IP9K 淋雨测试箱的 “大脑"。它能实时采集压力传感器、温度传感器、流量传感器等 16 路传感器的数据，精准控制测试过程中的各项参数。支持 100 组测试程序存储，用户可根据不同的测试需求，方便快捷地调用预设程序。一旦测试过程中出现异常状态，如压力过高、温度失控等，系统能在≤0.5 秒的时间内迅速响应，停止测试并发出警报，保障测试的安全性与稳定性。
样品抽取与检查：从量产批次的电动车大灯中随机抽取 3 - 5 只作为测试样品。首先对大灯进行外观检查，查看外壳是否有裂缝、划痕等明显缺陷，密封胶线是否完整、均匀，有无气泡、断裂等情况。若发现有外观缺陷或密封胶线异常的大灯，应及时排除，避免影响测试结果的准确性。
样品预处理：将抽取的大灯样品表面的油污、灰尘等杂质清除干净，以保证水流能均匀附着在大灯表面，准确检测其防水性能。然后在灯腔内部合适位置布设高精度湿度传感器（精度 ±2% RH），用于实时监测测试过程中灯腔内的湿度变化。同时，放置吸水试纸，若有水分进入灯腔，吸水试纸会发生颜色变化，可直观地判断是否进水。
测试箱准备：在测试前 1 小时，开启 IP9K 淋雨测试箱进行预热，使箱内环境达到稳定状态。对压力传感器、温度探头、流量传感器等关键传感器进行校准，确保其测量数据的准确性，误差需控制在标准允许范围内。例如，压力传感器校准后，其测量压力与实际压力的偏差应不超过 ±0.5%。
样品安装与参数设定：将预处理好的电动车大灯稳固安装在测试箱内的样品固定架上。根据测试标准，设定 IP9K 淋雨测试箱的参数：水压为 8000 - 10000kPa，水温为 80±5℃，喷水角度依次为 0°、30°、60°、90°，每个角度的喷水时间为 30 秒，总测试时长为 2 分钟。
测试过程监测：测试开始后，利用红外热像仪实时监测大灯灯罩的温度分布情况，若灯罩某部位温度出现异常降低，可能意味着该部位有进水风险。通过高清摄像头以每秒 30 帧的速度记录大灯表面的水流轨迹，观察水流是否能顺利滑落，有无渗入灯腔的迹象。同时，控制系统实时存储压力波动曲线、温度变化曲线等数据，以便后续分析。
初步检测：测试结束后，立即打开大灯灯腔，检查吸水试纸是否变色。若吸水试纸无明显变色，且湿度传感器读数≤30% RH，可初步判定大灯在本次测试中的防水性能合格，即灯腔内部基本无水汽进入。
二次验证：将大灯从测试箱中取出，在常温环境下放置 48 小时后，再次检测灯腔内部的湿度变化。同时，对大灯进行点亮测试，使用专业的照度计测量大灯的发光强度，观察其是否有明显衰减；检查大灯的色温是否在正常范围内，有无偏色现象；通过光学仪器检测光束偏移量，各项指标衰减率需≤5%。若某一项指标超出标准范围，可能表明大灯在测试过程中受到了水分影响，导致内部光学元件或电路出现问题。
失效分析：对于防水测试不合格的大灯样品，需进行详细的失效分析。使用 3D 显微镜观察大灯密封面的微观结构，查看是否存在胶层老化、开裂，装配间隙过大，密封件变形等缺陷。通过对失效原因的准确分析，可为产品设计改进、生产工艺优化提供有力依据，从而提高后续产品的防水性能。
