照相机作为光学电子集成设备，广泛应用于消费电子、工业检测、安防监控等领域，其在极限温湿度环境下的性能稳定性直接决定成像质量与使用寿命。某户外摄影团队曾因相机在高温沙漠环境下镜头起雾、快门响应延迟导致拍摄任务失败，凸显环境可靠性测试的关键意义。高低温湿热试验箱凭借精准模拟复杂环境的能力，成为照相机研发、生产及质检环节的核心设备，为产品环境适应性验证提供科学依据。
测试设备技术特性与优势

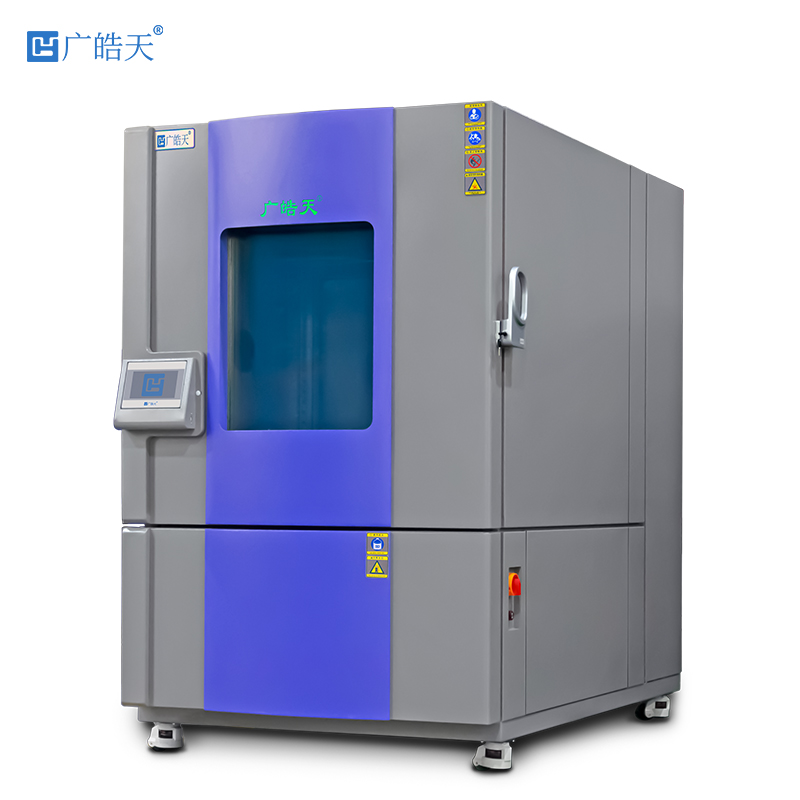

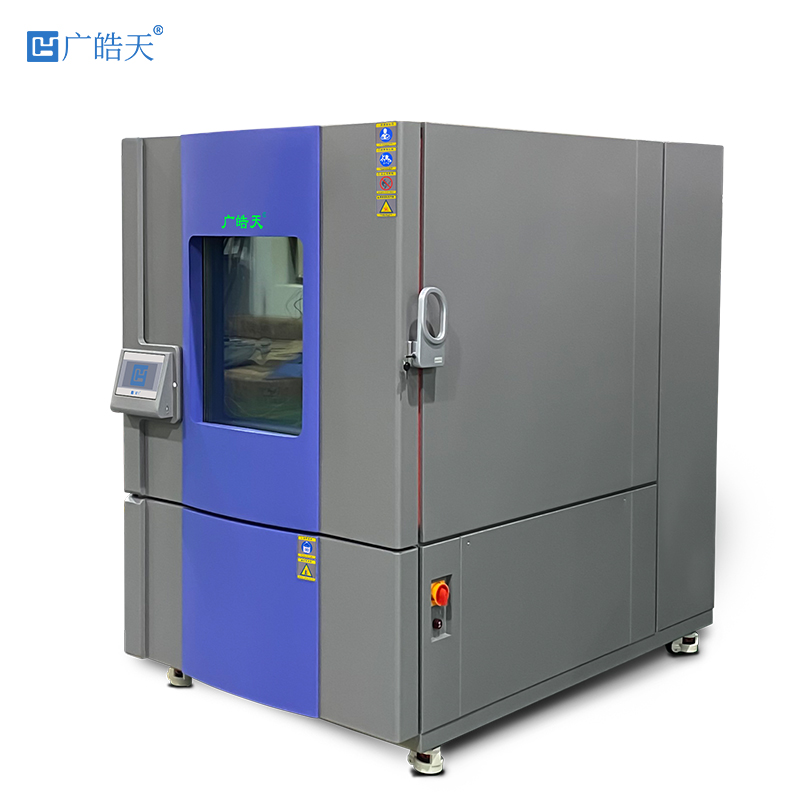

高低温湿热试验箱采用一体化结构设计，以主流的 TH-225 型设备为例，内部有效测试空间达 225L，可容纳全画幅单反相机及配套镜头 3-5 套同步测试。其核心技术优势体现在三方面：温度控制范围覆盖 - 40℃至 85℃，湿度调节范围 20% RH-98% RH，温度波动度 ±0.5℃，湿度波动度 ±2% RH，能精准复现热带雨季、寒区雪地等极限环境；支持程序段控制，可编辑 100 组以上测试流程，满足 IEC 60068-2-30 标准中湿热循环、恒定湿热等测试要求；配备防结露光学观察窗与 LED 照明系统，便于实时观察相机镜头状态，同时采用无氟环保制冷剂，符合 RoHS 环保要求，能耗较传统设备降低 25%。
设备的核心控制系统采用 PLC + 触摸屏架构，搭配高精度铂电阻温度传感器与电容式湿度传感器，实现温湿度实时采集与闭环控制。其独特的风道设计使箱内温度均匀度≤±1℃，湿度均匀度≤±3% RH，避免因环境梯度导致相机局部部件受损。此外，设备具备超温保护、缺水报警、压缩机过载保护等多重安全机制，确保测试过程中相机样品与设备自身的安全。
多维度测试体系构建与实施
照相机测试需围绕光学性能、电子系统、机械结构、密封性构建四维评价体系。在光学性能测试中，依据 GB/T 19953-2005 标准，将单反相机置于 40℃/93% RH 恒定湿热环境中持续 96 小时，测试后通过分辨率测试卡检测镜头成像质量。数据显示，合格相机中心分辨率保持率需达 95% 以上，边缘分辨率下降不超过 8%，镜头无明显起雾或霉变，确保成像清晰度不受高湿影响。
电子系统测试聚焦极限温湿度下的电路稳定性。将运动相机置于 - 30℃低温环境中保温 4 小时，随后快速切换至 60℃高温环境，循环 15 次后检测传感器噪点与数据存储功能。测试结果要求，相机在极限温变后，图像噪点密度≤10 个 / 帧，数据存储错误率低于 0.1%，且开机响应时间≤2 秒，验证电子元件的环境适应性。
机械结构测试针对快门、镜头对焦环等活动部件。在 55℃/85% RH 环境下，对相机进行 1000 次快门连拍与 500 次镜头变焦操作，测试后检查部件无卡滞、松动现象，快门速度误差控制在 ±5% 以内，变焦精度偏差不超过 0.1mm，保障机械结构的耐用性。密封性测试则通过 40℃/90% RH 湿热环境结合 IPX4 防水测试，确保相机内部无进水痕迹，电路板绝缘电阻≥100MΩ。
