IPX5-6淋雨试验箱在汽车挡风玻璃防水性能测试中的应用
汽车挡风玻璃作为驾驶视野核心部件，其防水性能直接关系行车安全。雨天或高压冲洗时，若防水失效易导致雨水渗入驾驶舱、影响视线或损坏内饰电子元件。IPX5-6淋雨试验箱依据GB/T 4208-2017《外壳防护等级(IP代码)》标准，模拟强喷水与海浪冲击等严苛场景，成为验证汽车挡风玻璃防水性能的关键设备。本文结合测试实践，详解其技术应用与质量管控要点。
一、IPX5-6淋雨试验箱的核心特性与测试原理

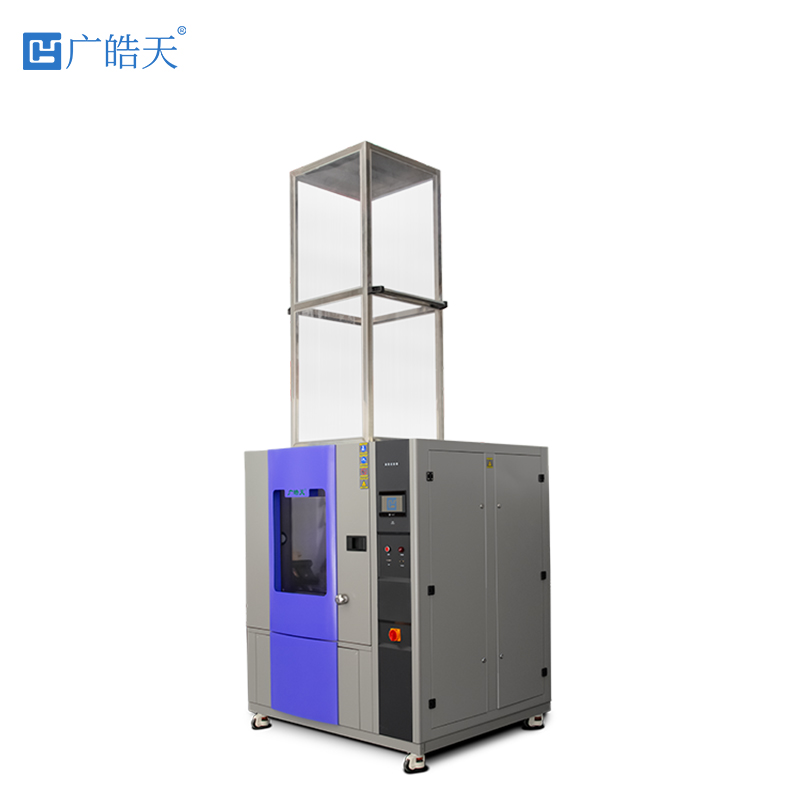

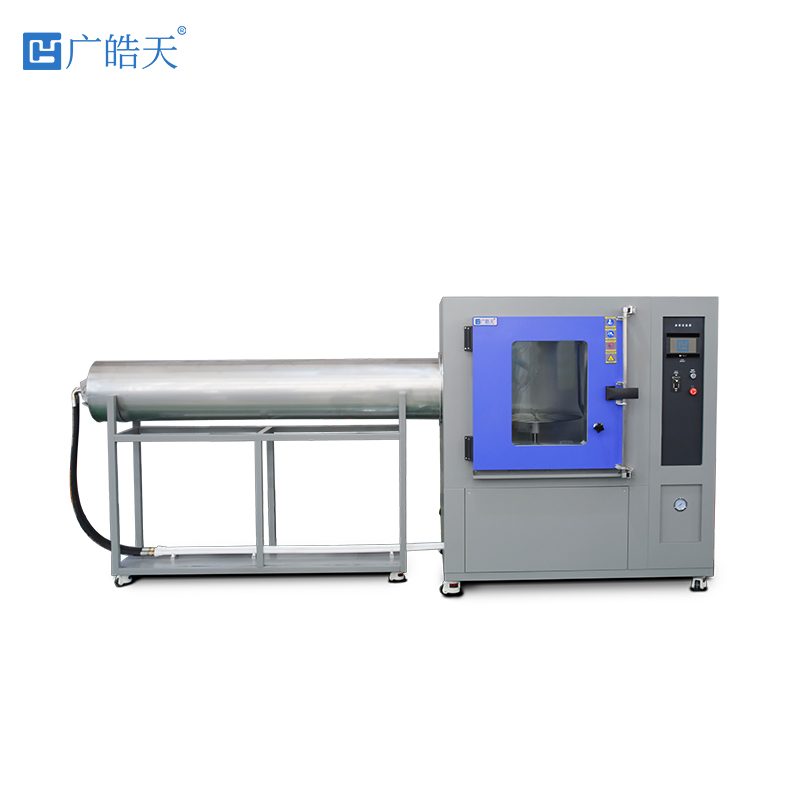

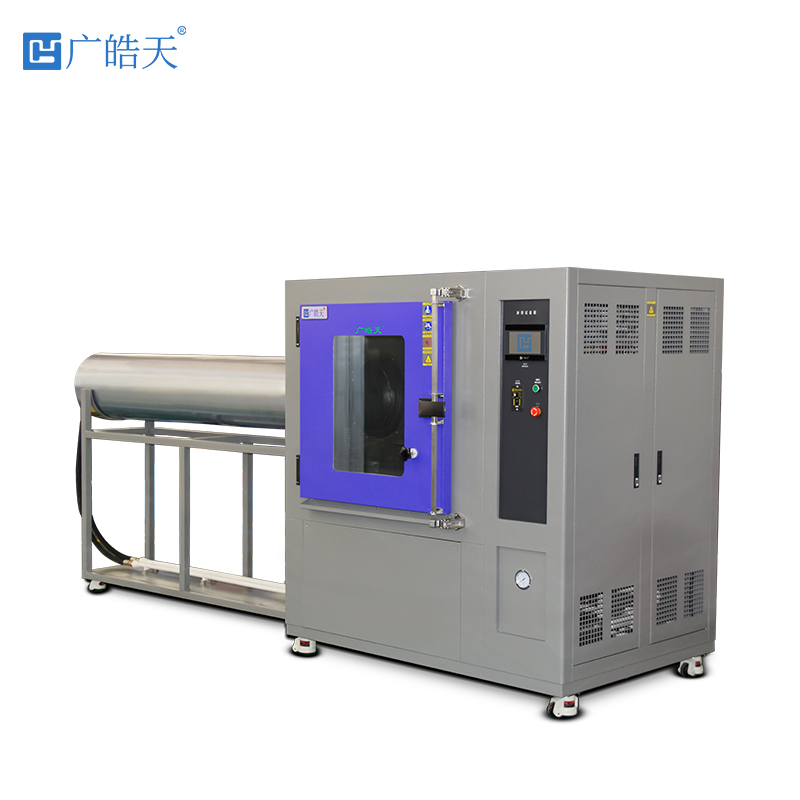

IPX5-6淋雨试验箱专为模拟中高强度淋雨环境设计，核心原理是通过高压水泵将去离子水加压后，经专用喷嘴形成不同形态的水流或水雾，对挡风玻璃进行定向或360°喷淋，精准复现实际使用中的雨水冲击场景。
设备关键技术参数严格匹配标准要求：IPX5等级测试采用内径6.3mm喷嘴，水压0.3±0.05MPa，喷水距离2.5-3m，每平方米面积喷水流量12.5±0.625L/min；IPX6等级采用内径12.5mm喷嘴，水压0.1±0.05MPa，喷水距离2.5-3m，流量100±5L/min。设备配备三维样品架，可调节挡风玻璃倾斜角度（0-90°），模拟行车时不同迎风角度的淋雨状态，同时具备压力实时监控与流量校准功能，确保试验重复性。
二、汽车挡风玻璃防水测试的标准流程与关键控制点
测试以GB/T 4208-2017中IPX5-6等级要求为核心依据，结合汽车行业QC/T 948-2013《汽车挡风玻璃雨刮系统技术条件》，形成四步标准化流程，关键控制点贯穿全程。
样品预处理需检查挡风玻璃装配状态，按实车标准安装密封条与玻璃胶，去除表面油污以避免影响水膜附着；试验参数设定根据测试等级选择喷嘴型号，将玻璃倾斜30°（模拟行车姿态），IPX5等级持续喷淋3min/m²，IPX6等级持续3min；试验过程中实时观察玻璃内侧漏水点、密封条贴合状态，记录喷水压力波动数据；试验后静置30min，检测玻璃与车身连接部位的水渍残留及密封胶附着力。
三、实测案例与性能评价体系
某汽车零部件检测机构针对两款主流车型挡风玻璃（A款采用三元乙丙密封条+聚氨酯胶，B款采用硅胶密封条+改性丙烯酸胶）开展对比测试，分别进行IPX5-6等级连续喷淋测试。
IPX5测试后，两款样品均无明显漏水，但A款密封条与玻璃贴合处出现局部水膜堆积；IPX6测试中，A款在喷淋1.5min后，左下角密封条接口处出现点状渗漏，静置后密封胶剥离强度下降8%；B款全程无渗漏，密封条贴合紧密，密封胶性能无明显变化。进一步拆解发现，A款密封条接口采用搭接工艺，密封胶涂覆厚度不均，而B款采用一体成型密封条与连续涂胶工艺，防水性能更优。测试验证了IPX5-6试验箱对密封工艺缺陷的精准检出能力。
四、常见测试问题与优化方案
实际测试中易出现样品安装偏差、喷嘴堵塞等问题，导致测试结果失真。例如样品固定不牢固会造成喷淋角度偏移，喷嘴杂质堆积会导致水流不均匀。解决方案包括：采用专用夹具模拟实车安装扭矩，试验前用高压气吹扫喷嘴，定期校准流量传感器。
针对测试暴露的防水缺陷，企业可从三方面改进：密封条选用耐老化硅胶材质，采用一体成型工艺减少接口；密封胶选用触变性强的聚氨酯型号，涂覆厚度控制在2-3mm并确保连续无断点；装配后增加预固化工艺，提升胶层附着力。建议在研发阶段增加“淋雨+振动"复合测试，模拟行车颠簸中的防水稳定性。
IPX5-6淋雨试验箱通过精准模拟严苛淋雨环境，为汽车挡风玻璃防水性能提供量化评估依据。企业需严格遵循标准流程，把控样品装配、参数校准等关键环节，结合测试数据优化材料与工艺。随着新能源汽车对电子元件防护要求提升，淋雨试验技术将向多因素耦合测试发展，为汽车安全性能升级提供更可靠的技术支撑。
