聚焦汽车天窗漏水风险：IPX5-6 淋雨箱的 360° 高压冲刷测试技术

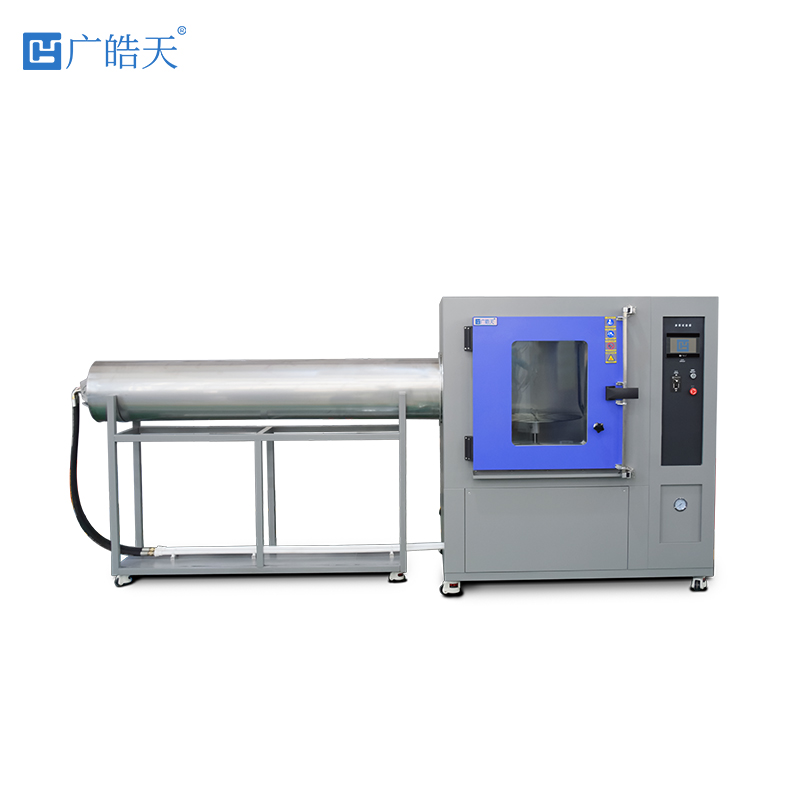

汽车天窗作为车身易漏水部位，长期面临暴雨、高压冲洗等场景考验，密封胶条老化、排水系统堵塞均可能导致渗水，影响车内电子设备安全与驾乘体验。IPX5-6 淋雨试验箱通过模拟 GB/T 4208 标准中的强喷水环境，精准复现 30-100kPa 高压喷淋、360° 全向冲刷场景，快速验证天窗密封性能与排水效率，为密封结构优化、排水路径设计提供数据支撑，确保天窗防水等级满足 IPX6 级要求，杜绝户外使用漏水风险。
一、设备核心适配特性
针对汽车天窗（常规尺寸 1200mm×800mm，含密封胶条、排水孔、导轨机构），试验箱采用模块化喷淋系统：IPX5 模式配备单束高压喷嘴（流量 12.5L/min，喷射压力 30kPa），IPX6 模式升级为多喷嘴阵列（流量 100L/min，喷射压力 100kPa），喷嘴距天窗表面 2.5-3m 可调。设备支持 0°-90° 喷淋角度调节，搭配可 360° 旋转的样品台（承重≤100kg），实现天窗玻璃、密封接缝、排水孔等关键部位360°冲刷。内置水压 / 流量实时监测模块（精度 ±2%），舱体底部设导流槽与水量计量装置，可同步检测天窗排水系统的排水速率（要求≥5L/min），符合 ISO 20653 标准。预留电源接口与湿度传感端口，可实时监测天窗内侧渗水情况（内侧湿度≤60% RH 为合格）。
二、分等级定制测试方案
2.1 IPX5 级单方向强喷水测试
模拟暴雨垂直冲刷场景，启动单喷嘴高压喷淋，对准天窗密封胶条接缝、玻璃边缘等薄弱部位，持续喷淋 30min。测试后检查：天窗内侧无可见水滴（用试纸擦拭无湿润痕迹），密封胶条无变形脱落，导轨机构无渗水侵入；排水孔无堵塞，初始排水速率衰减≤10%，确保基础防水性能达标。
2.2 IPX6 强喷水测试
模拟暴雨 + 高压洗车场景，启用多喷嘴阵列，样品台以 5r/min 转速旋转，实现 360° 全向高压冲刷，持续喷淋 30min。重点检测：天窗四角接缝（易积水部位）无渗水，排水系统同步排水无倒灌（舱内积水≤50mL）；玻璃与胶条贴合间隙无扩大（≤0.1mm），电机驱动的电动天窗关闭后密封压力保持≥0.3MPa，符合汽车行业防水设计规范。
2.3 长时循环防水耐久性测试
针对沿海、多雨地区使用需求，执行 “IPX6 级喷淋 30min→静置 30min" 循环测试，共 10 个周期。测试后验证：密封胶条压缩变形≤15%（Shore A 硬度变化≤10），排水孔通畅无泥沙淤积（模拟泥沙冲刷后排水速率≥4L/min）；天窗连续启闭 50 次后，防水性能无衰减，确保长期使用可靠性。
三、测试流程与实践案例
流程：1. 预处理：检查天窗密封胶条完整性、排水孔通畅度，清洁玻璃表面；2. 安装：固定天窗于样品台，内侧布置湿度传感器与吸水试纸；3. 设参：选择 IPX5/IPX6 模式、喷淋时长及旋转速率；4. 运行：实时监测喷淋压力、流量及内侧湿度，记录渗水点位置；5. 后处理：测试后拆解检查，分析渗水原因并优化。
某车企测试电动天窗时，IPX6 级测试后出现四角渗水，排水速率降至 3.2L/min。排查发现密封胶条材质耐水性不足，排水孔口径偏小（Φ8mm）。优化方案：更换耐老化硅橡胶胶条，将排水孔扩大至 Φ12mm 并优化导流路径，复测后无渗水现象，排水速率达 5.8L/min，满足 IPX6 级防水要求。
