保障芯片全生命周期温变稳定：两箱温度冲击试验箱的核心验证价值

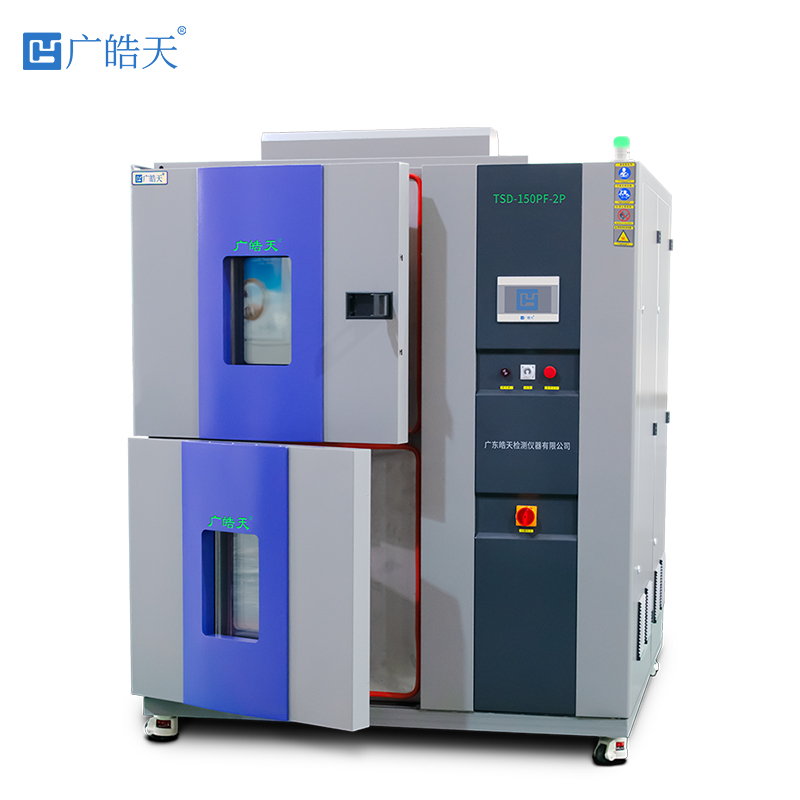

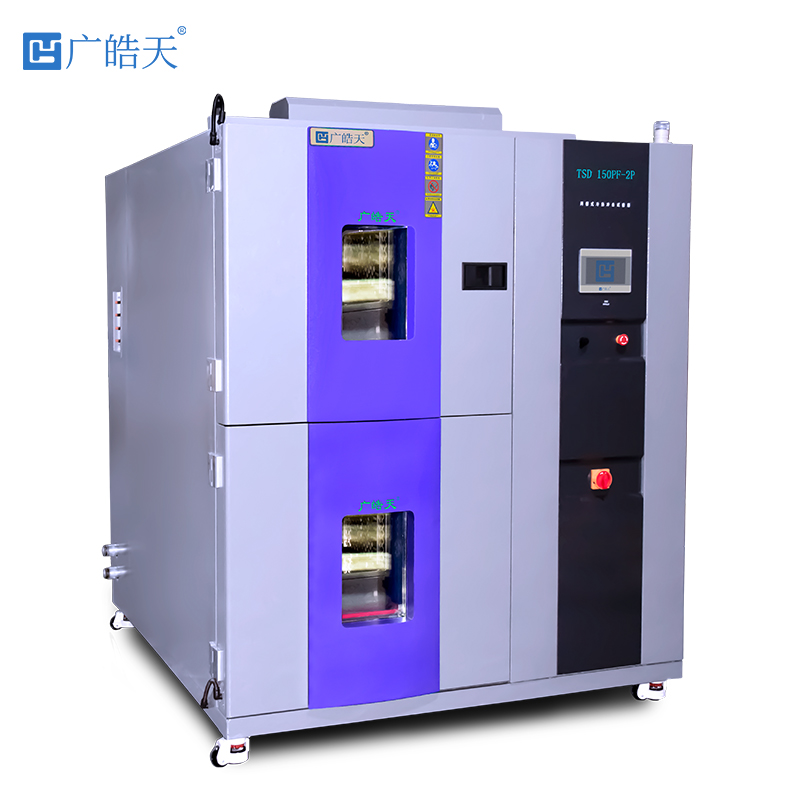

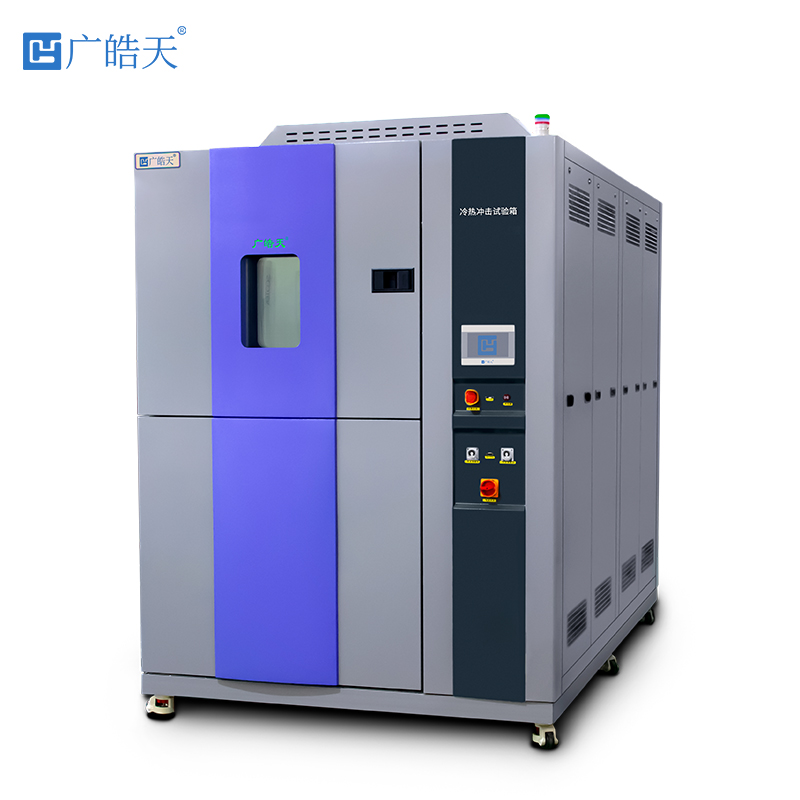

电子芯片（如 MCU、功率芯片、传感器芯片）在实际应用中常经历 - 40℃~85℃的极限温度切换（如车载芯片冬季户外启动、工业设备昼夜温变），易因热胀冷缩导致焊点开裂、封装失效、性能漂移。两箱温度冲击试验箱通过 “高温箱 + 低温箱” 快速切换设计，严格遵循 IPC-9701、MIL-STD-883 标准，实现 - 65℃~150℃温域内≤15s 切换速率，精准复现温度冲击场景，评估芯片在剧烈温变下的结构完整性与电气性能稳定性，为芯片封装优化、选材提供数据支撑，保障其在全生命周期内功能可靠。
一、设备核心适配特性
针对电子芯片（尺寸 0.5mm×0.5mm~20mm×20mm，含裸芯片、封装芯片），试验箱采用独立双箱结构（高温箱容积 50L，低温箱容积 50L），核心性能指标如下：
-
温变精准可控：高温箱温度范围 - 65℃~150℃，低温箱 - 65℃~85℃，温度均匀性 ±2℃，冲击循环中温度恢复时间≤3min，切换速率≤15s（样品架移动速度 0.5m/s），避免温变滞后导致的测试失真；
-
适配芯片测试需求：样品架采用防静电材质（表面电阻 10⁶~10⁹Ω），承重≤5kg，支持单颗芯片或芯片模组批量测试（一次可放置 50~100 颗芯片）；内置氮气吹扫模块（流量 0~5L/min 可调），防止低温阶段芯片表面结霜，影响测试精度；
-
实时数据监测：配备多通道温度传感器（精度 ±0.5℃）与电气性能测试接口（支持 220V/380V 供电，采集芯片电压、电流、阻值数据），数据采样间隔 100ms，自动生成温变 - 性能曲线，直观捕捉芯片失效临界点。
二、定制化测试方案
2.1 芯片焊点可靠性测试
模拟车载芯片高低温切换场景，设定 “高温 65℃（30min）→低温 - 40℃（30min）” 为一循环，共执行 1000 次循环。测试中通过 X 光检测焊点微观状态，循环后要求：焊点无裂纹（裂纹长度≤0.1mm）、空洞率≤5%，芯片引脚抗拉强度≥5N，符合 IPC-A-610 标准。针对 BGA 封装芯片，额外检测焊点热疲劳寿命（≥500 次循环无失效）。
2.2 芯片封装密封性测试
聚焦芯片封装胶与外壳的密封性能，采用 “高温 85℃/85% RH（60min）→低温 - 20℃（60min）” 湿热 - 温度冲击复合循环，共 500 次循环。测试后通过密封性检测仪（精度 ±0.001MPa）检测，要求芯片内部湿度≤30% RH，无潮气侵入；封装胶无开裂、脱落（粘结强度≥2MPa），避免温变导致密封失效引发芯片短路。
2.3 核心电气性能稳定性测试
全程为芯片通电（按额定电压供电），在 “高温 125℃（20min）→低温 - 55℃（20min）” 循环中，实时监测关键参数：工作电流波动≤5%、输出信号延迟≤10ns、逻辑电平幅值偏差≤0.2V，确保温变下芯片功能无漂移。针对功率芯片，额外检测高温冲击下的热阻变化（≤1℃/W），避免过热导致性能衰减。
三、测试流程与实践案例
流程：1. 预处理：检测芯片初始电气性能（阻值、电压、响应速度），外观无损伤；2. 安装：将芯片固定于防静电样品架，连接测试线路与传感器；3. 设参：选择温变范围、循环次数、切换速率；4. 运行：实时监控温变曲线与电气参数，异常自动报警；5. 后处理：常温静置 24h，复测性能并通过 X 光、密封性检测仪分析结构状态。
某企业测试车载 MCU 芯片时，500 次温度冲击循环后，出现焊点裂纹（长度 0.3mm）、输出信号延迟达 30ns。分析发现芯片焊点采用普通锡膏（熔点 217℃），热膨胀系数与基板不匹配。优化方案：更换无铅高温锡膏（熔点 268℃），优化焊点布局，复测 1000 次循环后，焊点无裂纹，信号延迟≤8ns，满足车载场景要求。
