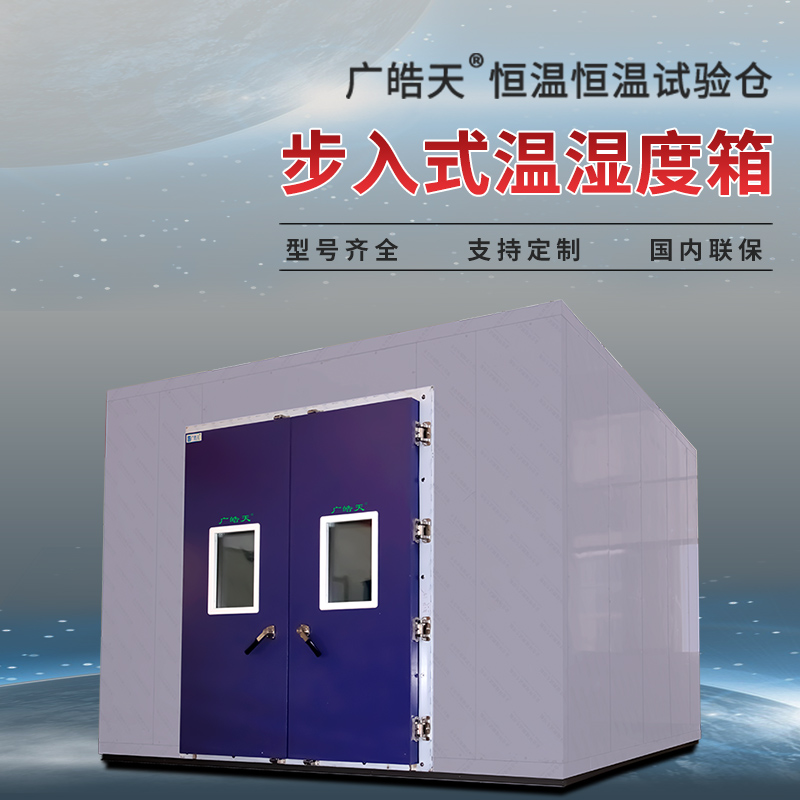

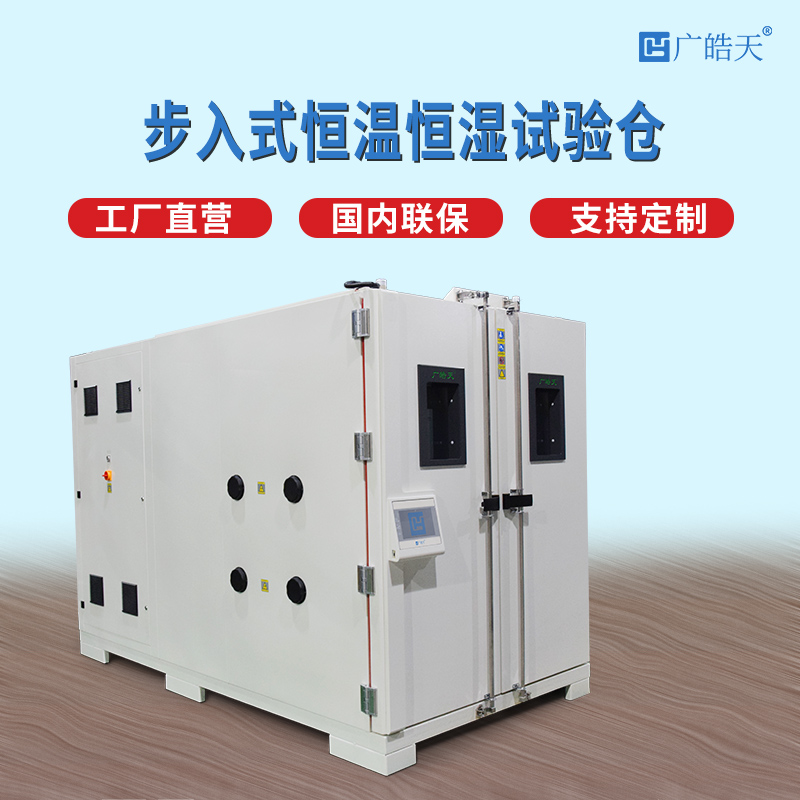

步入式恒温恒湿试验设备在低温试验场景（如 - 40℃、-70℃甚至更低温度范围）中，单级制冷循环难以满足降温与稳定需求，此时多采用复叠式制冷系统。该系统通过两级制冷循环的协同运作，实现宽范围低温调节，是低温场景下温度控制的核心。东莞皓天结合 13 年生产经验，详细解析复叠式制冷系统的原理、结构与运行逻辑，帮助企业深入理解低温工况下的温度调控机制。
一、复叠式制冷系统的核心结构与分工
复叠式制冷系统由高温级制冷循环与低温级制冷循环两个独立的蒸汽压缩式循环组成，通过蒸发冷凝器实现两级循环的热交换，二者分工明确、协同运作。
低温级循环：负责直接吸收试验空间内的热量，实现降温。核心部件包括低温级压缩机、低温级冷凝器（即蒸发冷凝器）、低温节流装置、低温蒸发器。低温级制冷剂选用低温性能优异的类型，如 R404A、R508B 等，适配低温工况。低温级压缩机吸入低温蒸发器回流的低温低压气态制冷剂，压缩为高温高压气态后送入蒸发冷凝器；低温制冷剂在蒸发冷凝器中释放热量，冷凝为高压液态，经低温节流装置降压降温后，进入低温蒸发器吸收试验空间热量，蒸发为气态，完成热量转移。
高温级循环：负责带走低温级循环释放的热量，保障低温级循环稳定运行。核心部件包括高温级压缩机、高温级冷凝器、高温节流装置、高温蒸发器（即蒸发冷凝器）。高温级制冷剂选用中温类型，如 R22 等，适配中温换热工况。高温级压缩机将高温级蒸发器回流的低温低压气态制冷剂压缩为高温高压气态，送入高温级冷凝器散热冷凝为高压液态，经高温节流装置降压后进入高温蒸发器；高温制冷剂在高温蒸发器中吸收低温级循环释放的热量，蒸发为气态，回流至高温级压缩机，完成热量排出。
二、复叠式制冷系统的运行逻辑
复叠式制冷系统的核心是 “低温级吸热、高温级排热"，通过蒸发冷凝器实现两级循环的热交换，具体运行流程如下：
低温降温阶段：当试验空间需要降温至低温范围时，高温级与低温级循环同时启动。低温级制冷剂在低温蒸发器中吸收试验空间热量，使空间温度降低；同时，低温级制冷剂在蒸发冷凝器中释放热量，高温级制冷剂在高温蒸发器中吸收该部分热量，通过高温级循环将热量传递至外界，保障低温级循环持续吸热降温。
温度稳定阶段：当空间温度接近设定低温时，控制系统调节高温级与低温级压缩机的运行频率、节流装置开度，降低制冷量，避免温度过度下降。同时，通过空气循环系统持续均匀送风，维持空间各点位温度稳定。
应急调节机制：若试验空间温度低于设定值，控制系统会适当降低低温级制冷量，或小幅启动制热系统辅助调节，确保温度回归设定范围；若温度下降缓慢，则提升低温级压缩机运行频率，增强制冷效果。
三、复叠式制冷系统的优势与设计要点
相较于单级制冷循环，复叠式制冷系统的优势在于可实现更低温度范围的调节，且温度稳定性更强。高温级与低温级循环独立运行、协同热交换，避免了单级循环在低温工况下效率下降的问题，同时通过两级调节，提升了低温场景下的温度控制精度。
东莞皓天在设计复叠式制冷系统时，注重以下要点：一是合理匹配高低温级制冷剂类型与压缩机功率，确保两级循环的制冷量与热交换效率适配；二是优化蒸发冷凝器结构，提升两级循环的热交换效率，降低能量损耗；三是完善控制系统联动逻辑，实现高低温级压缩机的协同调节，保障低温工况下温度稳定。
企业在使用低温工况设备时，需注意维护复叠式制冷系统的两个循环，避免制冷剂不足、换热器堵塞等问题影响制冷效果。了解复叠式制冷原理，有助于更好地判断低温场景下的运行异常，延长设备使用寿命。
