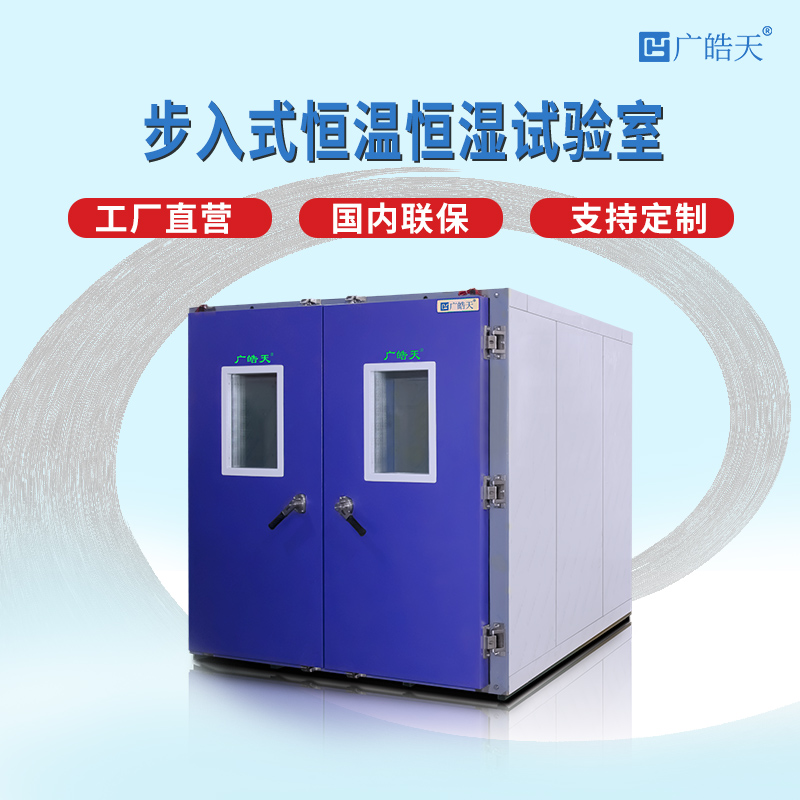

步入式恒温恒湿试验设备加热系统原理解析 —— 升温机制与均匀性保障

一、加热系统的核心组成与加热方式

1. 加热元件：核心部件为不锈钢电加热管或镍铬合金电热丝，具有加热效率高、稳定性强的特点。加热元件通常布局在空气循环风道内，避免直接接触试验样品，防止局部高温影响试验结果。设备会根据空间体积与升温需求，合理布置加热元件数量与布局，保障加热范围覆盖全面。

2. 温控附件：包括温度熔断器、过热保护器等，用于防止加热系统异常过热，保障设备与样品安全。当加热元件温度超过设定阈值时，保护器自动切断电路，避免故障扩大。

3. 运行逻辑：当控制系统检测到试验空间温度低于设定值时，启动加热系统，加热元件通电产生热量，热量由循环风机带动的空气循环输送至整个空间，逐步提升温度；当温度接近设定值时，控制系统调节加热元件的通电功率或通断时间，实现精准升温，避免温度波动。






二、升温过程的空气循环配合机制

1. 风道布局：加热元件通常安装在主风道内，循环风机将试验空间内的冷空气吸入风道，经过加热元件加热后，形成热空气流，通过均流孔板或出风口均匀分配至空间各区域，避免热空气局部聚集。

2. 风速调节：控制系统会根据升温阶段调节风机风速。升温初期，提高风机风速，加快热空气循环速度，快速缩小空间各区域温差；升温后期，适当降低风速，配合加热功率微调，维持温度稳定。

3. 循环路径：合理设计空气循环路径，确保热空气从加热区均匀流向空间各个角落，尤其是空间顶部、角落等易出现温度差异的区域，保障各点位温度偏差控制在合理范围。

三、加热系统的控制逻辑与调节优化

1. 升温阶段控制：当空间温度与设定值温差较大时，控制系统以较高功率运行加热系统，同时提高风机风速，加快热量传递，缩短升温时间；当温差较小时，降低加热功率，避免升温过快导致温度超标。

2. 恒温阶段控制：通过温度传感器实时采集空间多点温度数据，与设定值比对，根据温差变化微调加热功率。例如，当温度接近设定值时，采用间歇式加热或低功率持续加热，维持温度稳定，减少能量浪费。

3. 联动调节：加热系统与制冷系统、空气循环系统联动。当空间处于低温转常温、常温转高温的切换阶段时，制冷系统先停止运行，加热系统逐步启动，避免冷热交替导致温度波动过大。

四、设计与维护要点
