随着全球对环保出行的需求日益增长，电动车产业蓬勃发展。电动车电机作为车辆的核心动力部件，其性能和可靠性直接影响着整车的品质与安全性。在实际使用中，电动车电机面临着复杂多变的温度环境，从炎热夏日的高温到寒冷冬季的低温，温度的剧烈波动对电机的性能、寿命和稳定性构成了严峻挑战。为确保电机能够在各种温度条件下稳定运行，采用三箱式温度冲击试验箱对其进行严格测试显得尤为重要。

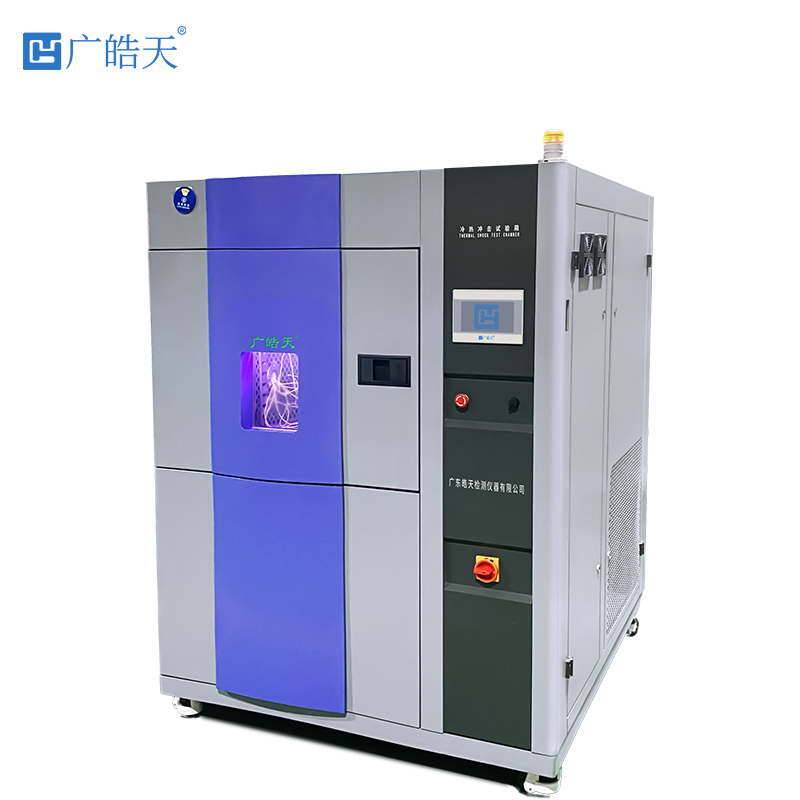

三箱式温度冲击试验箱工作原理
三箱式温度冲击试验箱主要由高温箱、低温箱和测试箱三个独立部分组成。高温箱通常利用电加热元件，如镍铬合金加热丝，通过电流产生热量来提升箱内温度，可达到 150℃甚至更高，以模拟电机在高温环境下的工作状态，如车辆在长时间高速行驶或在炎热气候中使用时电机所处的环境。低温箱则依靠压缩式制冷系统，包括压缩机、冷凝器、蒸发器和制冷剂（如 R404A、R23 等），通过制冷剂的相变来吸收热量，实现低温环境，一般能低至 - 40℃，模拟寒冷地区或冬季低温环境下电机的工况。
测试箱作为电机放置与实际进行温度冲击测试的区域，其两侧分别与高温箱和低温箱通过特殊设计的气动阀门相连。当需要进行温度冲击测试时，测试箱可迅速切换与高温箱或低温箱的连通状态。例如，进行高温冲击时，气动阀门打开与高温箱的通道，高温箱内的热空气在风机的作用下快速进入测试箱，使测试箱内温度迅速上升至设定的高温值；同理，进行低温冲击时，与低温箱的通道打开，低温箱内的冷空气涌入测试箱，实现快速降温。这种独立三箱设计，使得测试箱无需自身进行大幅升降温，大大缩短了温度冲击的响应时间，一般能实现每分钟 10℃-20℃的温度变化速率，精准模拟电机在实际使用中可能面临的快速温度变化场景。
电动车电机测试流程
测试前准备
在进行测试前，首先要选取具有代表性的电动车电机样品，这些样品应来自正常生产批次，涵盖不同型号、功率等级以及不同生产工艺的电机，以确保测试结果能全面反映产品的实际性能。同时，详细记录电机的各项参数，如额定功率、额定转速、额定转矩、绝缘等级、绕组电阻、电机尺寸、重量以及所使用的材料信息等。
将电机稳固安装在测试箱内专用的安装支架上，确保安装牢固且电机的安装姿态与实际使用时一致，避免因安装不当对测试结果产生影响。连接好电机的电气线路，确保线路连接正确、牢固，并接入相应的测试设备，如电机测功机系统，用于测量电机的输出功率、转矩、转速、效率等性能参数；绝缘电阻测试仪，用于监测电机绕组的绝缘电阻，判断绝缘性能在温度冲击下的变化；振动噪声分析仪，用于检测电机运行时的振动幅值、频率以及噪声水平，以发现潜在的机械故障或异常磨损；红外热成像仪，实时监测电机表面温度分布，直观了解电机内部发热部件在不同温度环境下的温度变化情况。此外，还需在电机关键部位布置温度传感器，与数据采集系统相连，实时记录电机在测试过程中的温度变化。
测试过程
测试过程分为高温工况、低温工况以及高低温循环冲击工况。高温工况下，将测试箱温度设定为 150℃（根据实际需求和电机设计标准确定高温值），保持 24 小时，期间每隔 6 小时启动电机运行 30 分钟，在电机运行过程中，利用上述测试设备实时测量并记录电机的输出功率、转矩、效率、绝缘电阻、振动噪声等性能参数，同时使用红外热成像仪拍摄电机表面温度分布图像，记录电机外观是否有异常变化，如外壳是否出现变形、油漆是否有脱落等。
低温工况时，把测试箱温度设置为 - 40℃（同样依据实际需求确定低温值），保持 24 小时，同样每隔 6 小时启动电机运行 30 分钟，进行各项性能参数的测量与外观检查记录，特别关注电机在低温下的启动性能、运行稳定性以及润滑油是否出现凝固、机械部件之间摩擦阻力是否增大等情况。
高低温循环冲击工况是模拟电机在实际使用中频繁经历温度剧烈变化的场景。设置温度在 - 40℃到 150℃之间循环，每个循环周期为 4 小时，其中高温、低温各保持 1.5 小时，温度转换过程共 1 小时，整个测试需进行 50 个循环周期（循环次数根据相关标准或研发需求确定）。每完成 10 个循环周期，对电机进行全面性能参数测量，并在必要时拆解电机，检查内部结构，如轴承的润滑状态、绕组是否有松动或变形、绝缘层是否出现开裂等情况。
测试后恢复与评估
完成高低温冲击测试后，将电机从测试箱中取出，放置在标准环境（温度 25℃、相对湿度 50% RH）下恢复 24 小时，然后再次使用测试设备测量电机的输出功率、转矩、效率、绝缘电阻、振动噪声等性能参数，与测试前的初始参数以及测试过程中的数据进行对比，评估电机在经历温度冲击后的性能恢复情况。通过对测试数据的系统分析，绘制出电机在不同工况下的性能变化曲线，如输出功率衰减曲线、转矩变化曲线、效率波动曲线、绝缘电阻变化曲线等，结合电机外观和内部结构的检查结果，全面评估电机的耐高低温冲击性能以及性能稳定性是否符合相关行业标准（如 GB/T 18488 等）。若测试结果未达标，需深入分析原因，可能是材料的耐温性能不足、电机结构设计不合理、制造工艺存在缺陷等，并针对性地提出改进建议，如选用更耐高温、耐低温的材料，优化电机的散热结构或加强制造过程中的质量管控等，以提升电动车电机在复杂温度环境下的可靠性和耐久性。
