氙灯老化试验箱赋能电缆质量：从标准测试到多应力耦合验证

更新时间：2025-09-16

浏览次数：9

在户外电力传输、汽车线束、光伏电站等场景中，电缆长期暴露于阳光、温度剧变、湿度波动等环境下，其绝缘层与护套的老化失效会直接引发安全事故。某电力公司数据显示：未经耐候性测试的户外电缆，在亚热带气候下使用 3 年后绝缘电阻下降达 60%，护套开裂率超过 45%；而通过氙灯老化试验箱验证的电缆，相同条件下使用寿命可延长至 8 年以上。氙灯老化试验箱凭借模拟全光谱阳光辐射的能力，精准复现自然老化过程，成为评估电缆耐候性能的核心设备，为电缆材料选型、工艺优化提供科学依据。

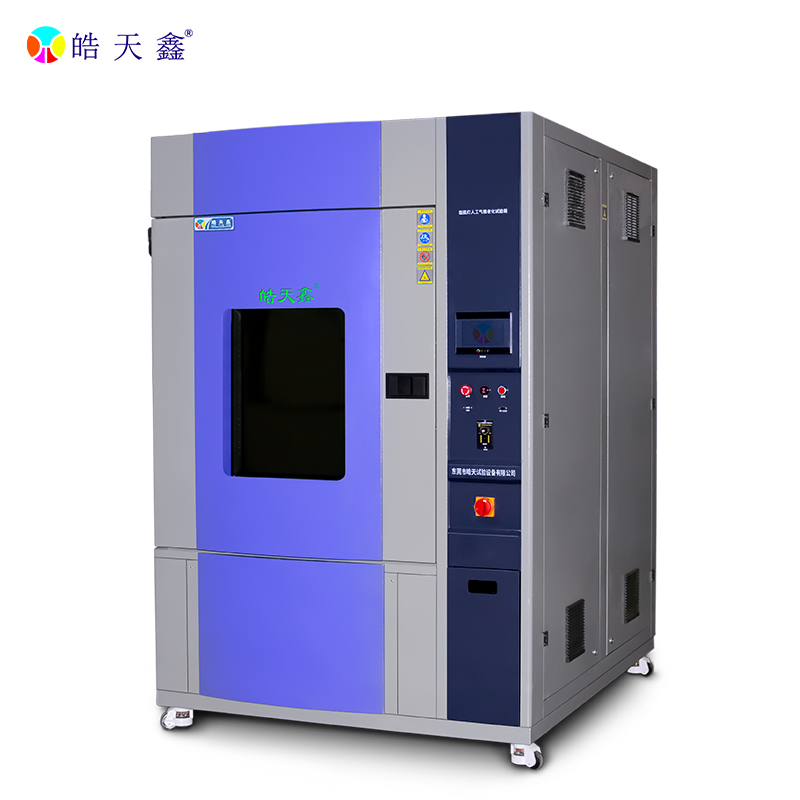

氙灯老化试验箱-主图-800×800-220412-1 拷贝.jpg

设备原理与技术特性

氙灯老化试验箱以氙弧灯为光源，通过滤光系统模拟不同环境的太阳光谱（如户外直射阳光、透过玻璃的阳光），配合温度、湿度控制模块实现加速老化测试。主流设备如 XLS-1000 型采用水冷式长弧氙灯，功率达 6.5kW，光谱范围覆盖 280-800nm，与自然阳光的匹配度达 92% 以上，核心技术参数符合 ISO 4892-2:2024 标准要求：

辐照度控制：300-400nm 波段 0.3-1.5W/m²，420nm 波段 0.5-2.0W/m²，精度 ±0.05W/m²，支持实时闭环调控

温度范围：黑板温度 40-80℃（辐射阶段），环境温度 25-60℃，波动度≤±2℃

湿度控制：30%-95% RH，冷凝阶段湿度≥90%，通过蒸汽发生器与除湿系统协同调节

循环模式：支持 “辐射 - 冷凝"“辐射 - 黑暗" 等交替循环，周期 0-999 小时可设，单次试验可存储 10 组循环曲线

工作室容积 500-1500L，可容纳长度≤3m 的电缆样品，配备电缆专用固定架，确保样品受光均匀

与紫外线老化试验箱相比，氙灯设备的核心优势在于：覆盖全光谱（含可见光与近红外线），更真实模拟自然老化；通过滤光片切换（如 UV-340、UV-313、窗玻璃滤光片），可适配不同应用场景（户外直射、室内透过玻璃）；采用空气冷却与水冷却双重散热，氙灯寿命达 1500 小时以上，测试稳定性显著提升。某实测数据显示，连续运行 1000 小时后，设备辐照度漂移量≤4%，温度均匀性保持在 ±1.8℃，为电缆老化测试提供稳定环境。

基于应用场景的测试标准体系

电缆的氙灯老化测试需根据使用场景与行业规范构建分级标准，核心参考体系包括国际标准 ISO 4892-2、IEC 60811，行业标准 SAE J2527（汽车）、TÜV 2Pfg 1169（光伏）等，不同场景的测试条件与评估指标差异显著。

户外电力电缆（如 10kV XLPE 电缆）执行 ISO 4892-2 方法 A：

光源：UV-340 滤光片（模拟户外直射阳光），辐照度 0.71W/m²@340nm

循环条件：10h 辐射（黑板温度 63℃，湿度 50% RH）+14h 冷凝（黑板温度 38℃，湿度 95% RH）

测试周期：1000 小时（等效户外暴露 5 年）

关键指标：绝缘层拉伸强度保留率≥80%，断裂伸长率保留率≥70%，护套抗开裂性能（-20℃弯曲无裂纹）

汽车线束电缆（如低压 PVC 电缆）参照 SAE J2527:2023：

光源：窗玻璃滤光片（模拟透过汽车玻璃的阳光），辐照度 0.55W/m²@420nm

温度条件：辐射阶段环境温度 70℃，冷凝阶段 50℃

循环周期：500 小时（等效车辆使用 3 年）

评估要求：护套色差 ΔE≤4，绝缘电阻变化率≤30%，剥离强度（导体与绝缘层）≥15N/cm

光伏电缆（如 PV1-F 电缆）遵循 TÜV 2Pfg 1169 标准：

辐照度：1.0W/m²@340nm，采用 UV-340 滤光片

温度与湿度：辐射阶段黑板温度 80℃（湿度 30% RH），冷凝阶段 60℃（湿度 90% RH）

测试周期：2000 小时（等效户外暴露 25 年）

核心参数：绝缘层热收缩率≤2%（120℃×1h），耐臭氧性能（200pphm×72h 无裂纹），介损角正切值≤0.03

样品制备需严格匹配实际使用状态：截取长度 1.5m 的完整电缆（含导体、绝缘层、护套），每组样品数量≥3 根；固定时确保电缆表面与光源距离一致（通常 250mm），避免局部遮挡；对带屏蔽层的电缆，需保留屏蔽结构，模拟实际电磁环境下的老化行为。

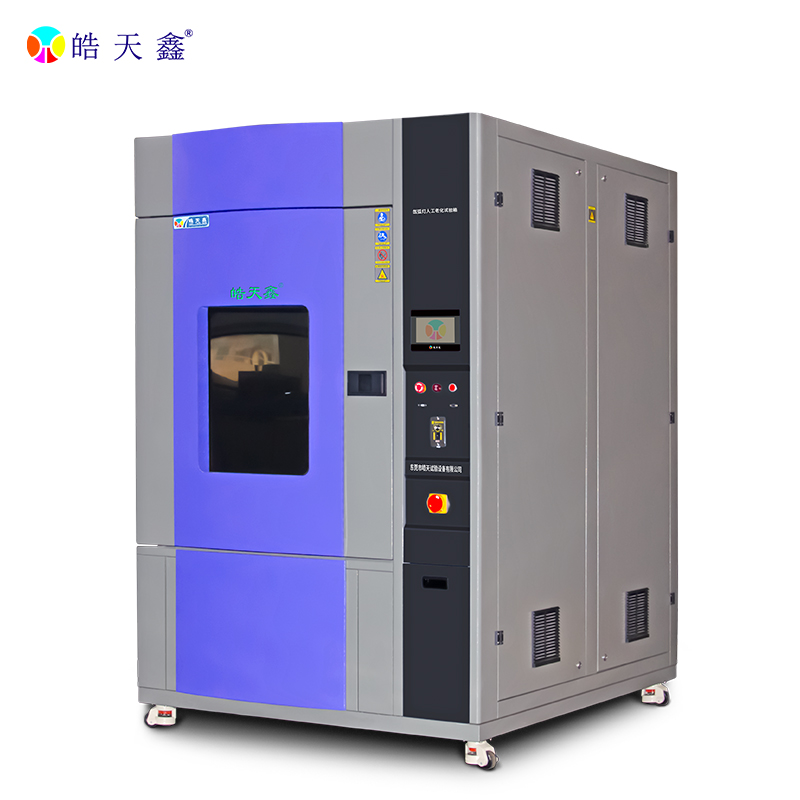

氙灯老化试验箱-主图-800×800-220412-2 拷贝.jpg

关键测试项目与失效模式分析

氙灯老化测试聚焦电缆材料在光、热、湿协同作用下的性能退化，核心测试项目涵盖机械性能、电气性能、外观质量三大维度，通过多手段分析揭示失效机理。

机械性能衰减测试按 IEC 60811-1-1 标准进行：某 XLPE 绝缘电力电缆经 1000 小时氙灯老化后，拉伸强度从 24MPa 降至 18MPa（保留率 75%），断裂伸长率从 300% 降至 195%（保留率 65%），出现明显脆化；低温（-20℃）弯曲测试中，未老化电缆弯曲半径 5 倍直径时无裂纹，老化后弯曲半径 8 倍直径仍出现绝缘层开裂。PVC 汽车线束电缆在 500 小时老化后，护套邵氏硬度从 65 Shore A 升至 78 Shore A，弹性模量增加 40%，弯曲疲劳寿命（180° 往复弯曲）从 5000 次降至 2200 次，表明材料韧性显著下降。

电气性能变化通过高压绝缘测试仪与介损仪监测：光伏 PV1-F 电缆在 2000 小时老化后，20℃时绝缘电阻从 10¹⁴Ω・km 降至 10¹²Ω・km，100℃时击穿电压从 25kV/mm 降至 18kV/mm；介损角正切值（1kHz）从 0.015 升至 0.042，超过标准阈值，主要因绝缘层分子链氧化导致介电性能劣化。通信电缆（如 CAT6 类网线）老化后，串扰衰减（NEXT）从 45dB 降至 38dB，信号传输速率下降 15%，影响数据传输稳定性。

外观与微观失效分析采用目视检查与微观表征结合：老化后的电缆护套表面出现变色（如从黑色变为灰黑色）、粉化（擦拭后失重率≥2%）、微裂纹（深度 0.2-0.5mm）；通过傅里叶变换红外光谱（FTIR）分析，XLPE 材料在 1720cm⁻¹ 处的羰基吸收峰强度随老化时间线性增长，1000 小时后增幅达 3.5 倍，表明分子链发生氧化降解；扫描电镜（SEM）观察发现，护套表面出现蜂窝状孔隙，孔径随老化时间扩大至 5-10μm，导致水汽渗透速率增加 3 倍，进一步加速内部老化。

不同材料的失效模式存在显著差异：PE 绝缘层主要因光氧化导致分子链断裂，表现为强度下降；PVC 材料因增塑剂迁移流失，出现硬化与开裂；XLPE 材料则因交联结构破坏，介电性能与机械性能同步退化；硅橡胶护套虽抗紫外性能优异，但长期老化后易出现表面粉化，密封性能下降。

工程应用与优化方案

基于氙灯老化测试数据的电缆材料与工艺优化，已在多个行业形成成熟解决方案，典型案例如下：

户外电力电缆绝缘层优化：

原始 XLPE 材料 1000 小时老化后拉伸强度保留率 75%，未达 80% 标准

改进方案：添加 0.2% 抗氧剂（1010）+0.15% 紫外线吸收剂（UV-531），优化交联工艺（温度 180℃→170℃，时间 15min→20min）

优化后效果：拉伸强度保留率提升至 85%，断裂伸长率保留率 82%，羰基指数增长速率降低 55%，成本增加约 5%，使用寿命延长至 10 年

汽车线束电缆护套改进：

原始 PVC 护套 500 小时老化后色差 ΔE=5.2，超过 4.0 标准，且硬度增幅 20%

改进方案：采用 PVC/TPU 共混材料（比例 7:3），添加 0.3% 受阻胺光稳定剂（HALS）

优化后效果：色差 ΔE 降至 3.2，硬度增幅控制在 10% 以内，弯曲疲劳寿命提升至 4500 次，满足 SAE J2527 要求

光伏电缆耐候性提升：

原始 PV1-F 电缆 2000 小时老化后击穿电压 18kV/mm，未达 20kV/mm 标准

改进方案：绝缘层采用 XLPE / 纳米 SiO₂复合材料（纳米粒子添加量 2%），护套采用耐候性 EVA 材料

优化后效果：击穿电压提升至 22kV/mm，热收缩率降至 1.5%，耐臭氧性能达标，可满足 25 年户外使用需求

测试效率优化方面，采用 “阶梯式辐照" 测试法（0.71→1.0→1.2W/m²），可快速确定电缆耐候阈值；结合加速因子模型（AF=5.2@0.71W/m²），500 小时测试可等效户外暴露 2.5 年，将产品验证周期从传统 12 个月缩短至 4 个月。

技术趋势与实践建议

氙灯老化测试技术正朝着 “多应力耦合" 与 “智能化" 方向发展。新一代设备已集成氙灯辐射、温度、湿度、臭氧、振动多应力测试功能，可模拟沿海高盐雾、高原强紫外线等苛刻环境，数据显示多应力耦合下电缆老化速率比单一氙灯测试快 2-3 倍，失效模式更接近实际使用场景。智能测试系统通过 AI 算法实时分析老化数据，预测电缆剩余寿命，准确率达 88% 以上；采用 LED 辅助光源替代部分氙灯功率，能耗降低 30%，符合绿色测试趋势。

对测试工程师的实践建议：

样品固定需保证电缆表面受光均匀，避免重叠或遮挡，建议采用旋转样品架（转速 5r/min）

定期（每 500 小时）校准辐照度与温度传感器，更换氙灯时需同步更换滤光片，确保光谱稳定性

测试后需在标准环境（23℃，50% RH）中放置 48 小时再检测，消除热湿应力对数据的影响

对含多种材料的复合电缆（如铠装电缆），需分别测试各层材料性能，避免整体测试掩盖局部失效

随着新能源（光伏、风电）与智能汽车产业发展，电缆测试面临新需求：高压电缆（如 800V 汽车线束）需增加耐电晕老化测试，海洋电缆需强化耐盐雾 - 氙灯复合测试，柔性电缆需结合动态弯曲与老化协同测试。氙灯老化试验箱作为电缆耐候性验证的核心设备，将持续推动电缆产品从 “基础功能" 向 “高耐候、长寿命" 升级，为能源传输与通信网络的安全稳定运行提供关键技术支撑。
