电池防爆试验箱在变压器测试中的应用：压力监测与防爆结构验证

更新时间：2025-09-16

浏览次数：10

在新能源汽车、储能电站、工业配电等领域，变压器作为电能转换核心部件，因短路、过载、绝缘老化等问题引发的热失控与爆炸风险，直接威胁系统安全。某储能行业数据显示：未经防爆测试的储能变压器，在短路故障下起火爆炸率达 12%，而通过电池防爆试验箱验证的产品，故障安全通过率提升至 99.2%。电池防爆试验箱通过模拟易燃易爆环境（如可燃气体泄漏、高温高压），复现变压器故障下的危险场景，成为评估变压器防爆性能、优化安全设计的核心设备，为变压器在高危环境中的可靠运行提供科学验证。

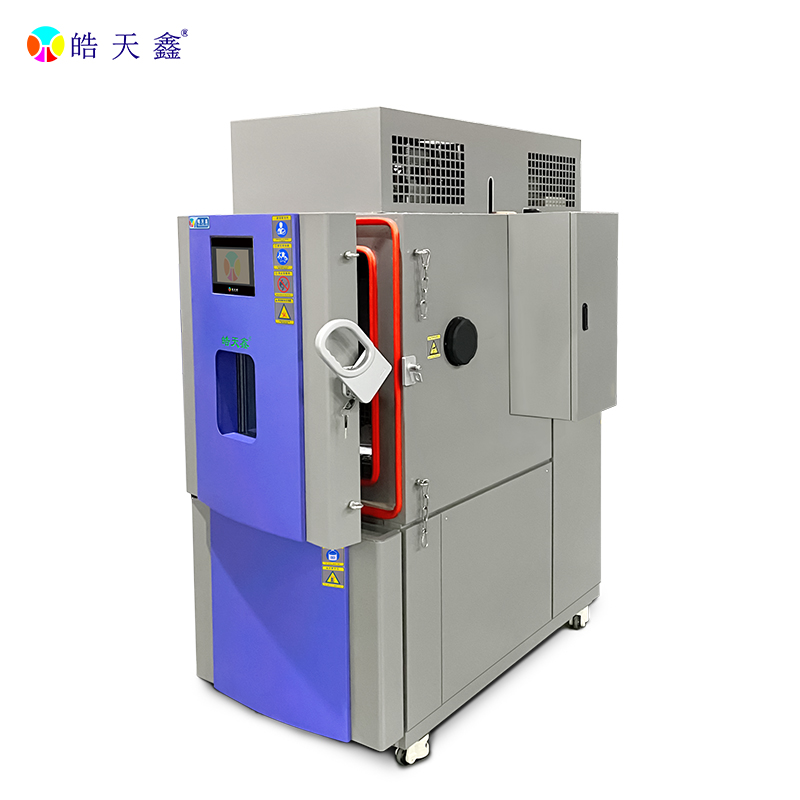

皓天鑫-高低温电池隔爆实验箱-800×800-可变色-主图-200420-1 拷贝.jpg

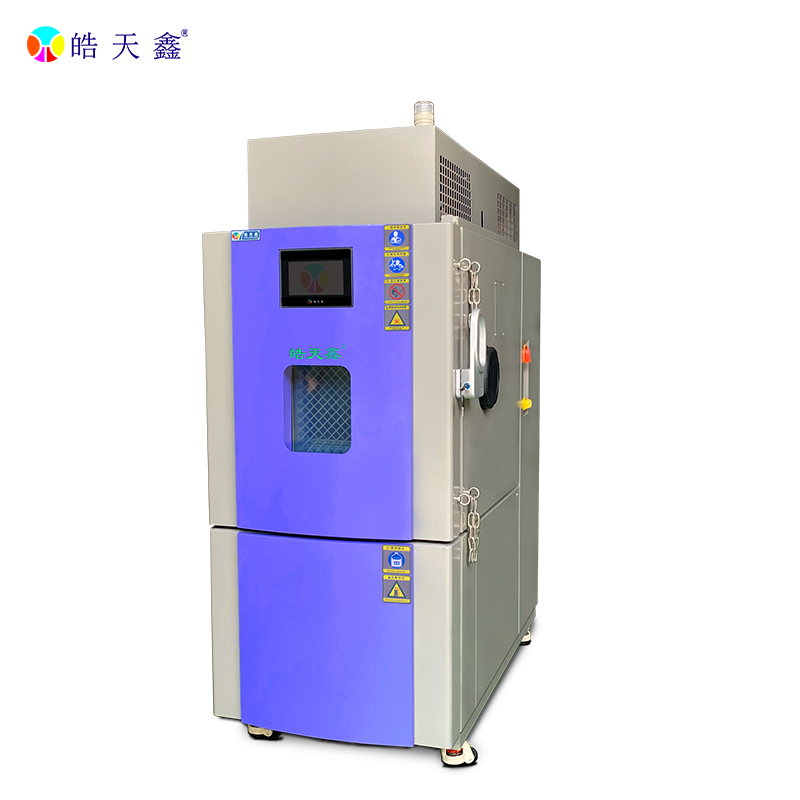

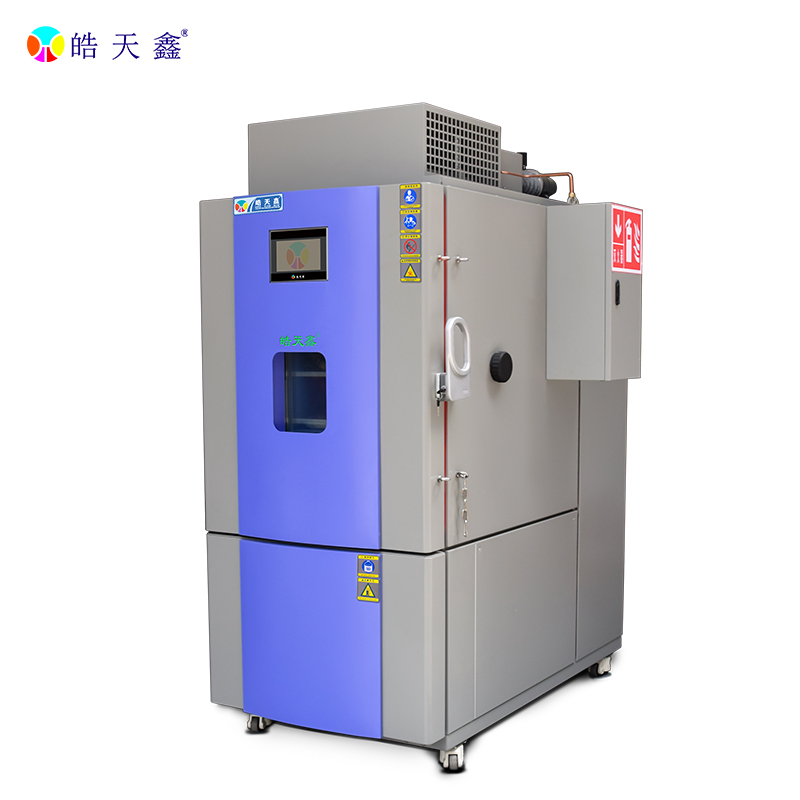

设备原理与技术特性

电池防爆试验箱以 “模拟危险环境 + 监测防爆响应" 为核心，采用隔爆型（Ex d）或增安型（Ex e）结构设计，可精准控制可燃介质浓度、温度、压力等关键参数，适配变压器从部件到整机的防爆测试需求。主流设备如 BET-800 型的核心技术参数符合 GB 3836.1-2021、IEC 60079-0 标准要求：

防爆等级：Ex d IIB T4 Ga，可耐受 0.8MPa 爆炸压力，外壳防护等级 IP65

模拟介质：支持甲烷、丙烷、氢气（适配储能变压器氢泄漏场景），浓度控制范围 0-100% LEL（爆炸下限），精度 ±2% LEL

温度控制：室温 - 200℃，升温速率 5-10℃/min，满足变压器热失控模拟需求

压力监测：配备 0.1 级高精度压力传感器，量程 0-1.2MPa，采样频率 100Hz，捕捉爆炸瞬间压力峰值

安全系统：含可燃气体泄漏报警、超压自动泄压、温度超限停机等联锁功能，确保测试过程安全

与普通环境试验箱相比，其核心优势在于：采用 “密封防爆腔 + 泄压通道" 设计，既能复现爆炸场景，又能控制危险范围；支持 “故障模拟 - 数据采集 - 安全评估" 闭环测试，可同步监测变压器外壳形变、绝缘击穿、气体释放等参数；配备高速摄像系统（1000fps），记录故障瞬间的火焰传播与部件失效过程。某实测数据显示，设备在模拟氢气浓度 4% LEL、温度 150℃的场景下，压力监测误差≤3%，爆炸波形捕捉完整度达 98%，为变压器防爆性能分析提供精准数据。

基于应用场景的测试标准体系

变压器的防爆测试需根据使用场景与风险等级，遵循差异化标准体系，核心参考国标、行标及国际规范，覆盖车载、储能、工业三大主流领域：

车载变压器（如 OBC 车载充电机变压器）执行 GB 38031-2020《电动汽车用动力蓄电池安全要求》延伸标准：

测试场景：模拟绕组短路引发的热失控，注入丙烷气体（5% LEL），环境温度 85℃

测试流程：先施加 1.2 倍额定电流过载 1h，再触发短路故障，持续监测 30min

合格指标：防爆外壳无破裂、无火焰泄漏，可燃气体浓度降至 1% LEL 以下，温度 10min 内降至 60℃

储能变压器（如储能变流器 PCS 变压器）参照 GB/T 36276-2021《电力储能用锂离子电池》附录 E：

测试介质：氢气（4% LEL，模拟电池系统氢泄漏），环境压力 0.15MPa

故障模拟：模拟绝缘击穿（施加 2 倍额定电压），监测爆炸压力峰值（≤0.6MPa）

评估要求：防爆结构完整性（形变≤5mm），泄压阀动作响应时间≤100ms，无有毒气体释放

工业高压变压器（10kV 及以上）遵循 GB 50227-2017《并联电容器装置设计规范》安全条款：

测试场景：模拟油浸式变压器油泄漏，注入甲烷气体（6% LEL），温度 120℃

循环次数：3 次故障模拟（短路 - 过载 - 绝缘击穿），每次间隔 24h

关键指标：油箱防爆膜破裂压力≥0.3MPa，火灾抑制时间≤5s，无油液飞溅

样品制备需还原实际安装状态：截取完整变压器整机（含绕组、铁芯、绝缘油 / 灌封胶），保留接线端子与冷却系统；对大型变压器，可采用核心部件（如绕组模块）测试，但需保证防爆结构完整；每组样品数量≥2 台，1 台用于故障测试，1 台作为对照。


关键测试项目与失效模式分析

电池防爆试验箱对变压器的测试，聚焦 “故障触发 - 防爆响应 - 失效溯源" 全链条，核心项目覆盖电气故障、热失控、介质泄漏三类场景，结合宏观现象与微观分析揭示失效机理：

短路防爆测试模拟绕组匝间 / 相间短路：某车载 OBC 变压器在 5% LEL 丙烷环境中，短路瞬间绕组温度从 85℃飙升至 320℃，未优化的防爆外壳在 0.4MPa 压力下出现裂纹（形变 8mm），火焰泄漏持续 2s；通过 FTIR 分析，绝缘纸（NOMEX）在 280℃以上分解产生 CO₂（峰值 2340cm⁻¹）与醛类物质，加速可燃气体燃烧。优化后采用不锈钢隔爆外壳（厚度从 3mm 增至 5mm），短路时压力峰值控制在 0.35MPa，外壳无破裂，泄压阀 150ms 内开启，火焰无泄漏。

过载热失控测试模拟长期过载引发的温度失控：储能 PCS 变压器在 1.5 倍额定电流过载下，灌封胶（环氧树脂）在 180℃开始软化，220℃时释放甲烷类可燃气体（浓度达 3% LEL）；未做防爆设计的产品，在 250℃时灌封胶破裂，绕组裸露引发火花，点燃可燃气体，爆炸压力达 0.7MPa；改进方案（添加阻燃剂 Sb₂O₃，含量 5%）后，灌封胶热分解温度提升至 260℃，可燃气体释放量减少 60%，热失控触发时间延迟至 45min。

绝缘击穿防爆测试模拟绝缘老化导致的击穿故障：10kV 油浸式变压器在 2 倍额定电压下，绝缘油击穿瞬间产生电弧，油温 10s 内升至 150℃，油蒸气与空气混合形成可燃混合气（浓度 7% LEL）；原防爆膜（破裂压力 0.2MPa）因响应过慢，导致油箱变形；改用 “防爆膜 + 泄压阀" 双重结构后，防爆膜 0.25MPa 破裂，泄压阀同步开启，油箱形变控制在 3mm 内，无油液泄漏。

常见失效模式与根源对应：①外壳破裂（根源：材料强度不足或结构设计无泄压通道）；②火焰泄漏（根源：密封间隙超标，未达 IP65 防护）；③热失控加速（根源：绝缘材料耐热等级低，无阻燃设计）；④压力失控（根源：泄压装置响应延迟，压力监测不及时）。
