三箱式温度冲击试验箱：车载环视 / 极地特种摄像机温变可靠性检测专项方案

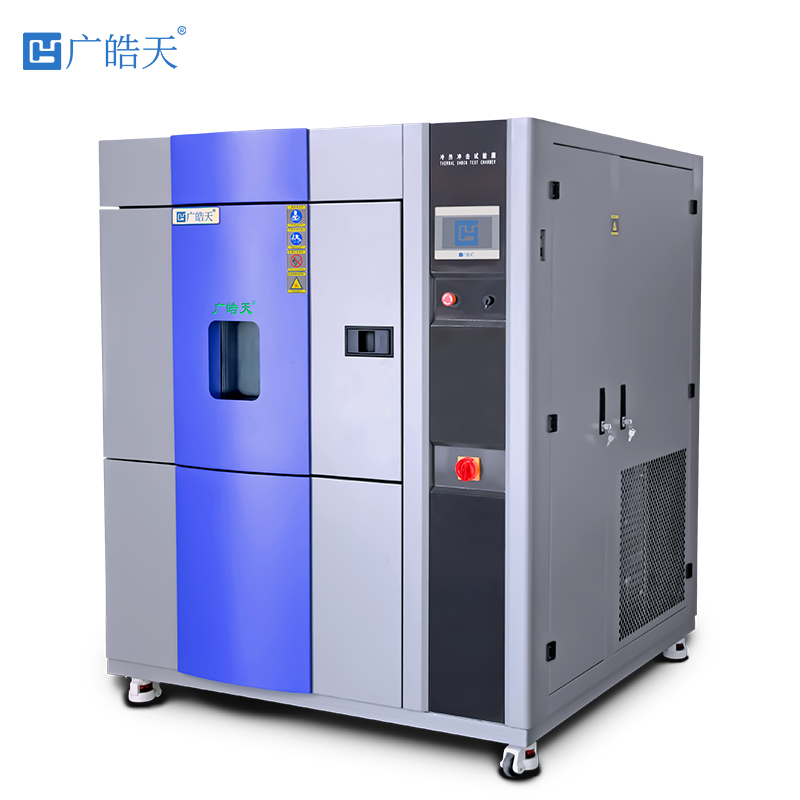

车载行车记录仪、户外安防摄像机等产品，需耐受 - 40℃~85℃骤变温环境，温冲击抗性不足易导致镜头起雾、主板故障、图像失真。三箱式温度冲击试验箱通过冷箱、热箱、常温过渡箱三舱设计，实现≤10s 快速温变切换，避免温变缓冲影响测试真实性，精准复现温变场景，为摄像机耐温冲击性能验证提供关键支撑。
一、设备核心适配特性
针对摄像机（尺寸≤500mm×300mm×200mm）测试需求，试验箱采用独立三箱结构，冷箱温度范围 - 60℃~0℃，热箱 80℃~150℃，常温过渡箱维持 23℃±5℃，满足不同场景温变模拟。配备平移式样品架（承重≤50kg），由伺服电机驱动实现摄像机在三箱间快速转移，切换时间 5~10s 可调，温度恢复速度≤3min。设备内置高精度 PT100 传感器（精度 ±0.5℃），冷箱 / 热箱温度波动≤±1℃，同时预留视频信号、电源接口，支持实时采集摄像机图像清晰度（分辨率≥1080P）、帧率（波动≤1fps）及功耗数据，同步监测温冲击过程中设备运行状态。箱体内壁采用 304 不锈钢材质，配备防凝露装置，避免镜头因舱内水汽结雾影响测试结果。
二、定制化测试方案
2.1 户外安防摄像机温冲击测试
模拟昼夜温差场景，设定冷箱 - 40℃、热箱 85℃，摄像机在冷箱恒温 2h→常温过渡箱（10s）→热箱恒温 2h 为一个循环，共执行 30 次循环。测试中持续录制标准测试卡图像，要求图像无拖影、色彩失真（色差 ΔE≤3），镜头无起雾、开裂，符合 GB/T 2423.22-2012 标准。同时监测摄像机防水密封性能（IP66 等级要求），避免温变导致外壳密封失效。
2.2 车载摄像机温冲击测试
模拟车辆行驶中暴晒与低温环境切换场景，设定冷箱 - 30℃、热箱 70℃，循环 20 次（单次循环：冷箱 1h→过渡箱 8s→热箱 1h）。测试中施加车辆振动模拟（可选配振动模块），监测摄像机图像传输延迟（≤50ms）、广角畸变率（≤3%），确保高温下红外夜视功能正常（夜视距离衰减≤10%），符合 ISO 16750-4 标准。针对车载环视摄像机，还需验证温冲击后拼接精度误差（≤2px）。
2.3 特种摄像机（如工业监控、极地摄像机）测试
模拟环境温变，设定冷箱 - 50℃、热箱 100℃，循环 15 次，恒温时长延长至 4h / 箱。测试后检查摄像机主板焊点无开裂、电容无鼓胀，低温启动响应时间≤3s，高温下连续工作 24h 无死机，满足 GB/T 15211-2013 标准，保障特种场景下稳定运行。
三、标准流程与案例
流程：1. 预处理：检测摄像机初始性能（图像清晰度、帧率、夜视功能），清洁镜头并检查外观；2. 安装：将摄像机固定于样品架，连接电源与信号采集设备，确保镜头朝向测试卡；3. 设定参数：输入冷热箱温度、循环次数、切换时间；4. 运行：设备自动完成三箱切换，实时记录温度曲线与图像数据，异常（如图像失真、设备断电）自动报警；5. 后处理：测试结束后常温放置 24h，复测性能并对比初始数据，检查外观与内部结构完整性。
某企业测试户外安防摄像机时，20 次温冲击循环后出现镜头起雾、图像模糊，分析发现镜头密封胶耐温性不足，低温下收缩导致水汽渗入。优化密封胶材质（改用耐 - 50℃~100℃硅酮胶）并增加密封槽设计后，复测 30 次循环无起雾现象，图像清晰度保持 1080P，帧率波动≤0.5fps，满足户外温变使用要求。
