动态弯折寿命验证新方案：自动错动弯折试验机技术解析

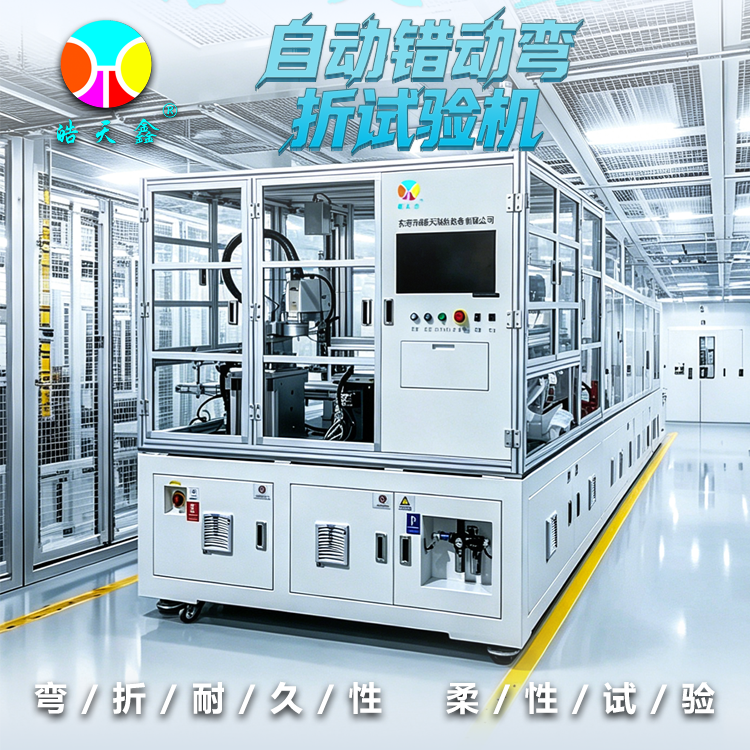

【导语】 折叠屏设备的耐用性高度依赖于UTG、CPI、柔性OLED等材料在反复弯折下的抗疲劳能力。传统单纯对折测试难以模拟实际使用中伴随的错动应力。本文介绍一套适用于柔性显示屏动态弯折寿命验证的测试设备——自动错动弯折试验机。

设备定位

该设备专为超薄柔性玻璃（UTG）、柔性显示模组、FPC、CPI薄膜等材料设计，通过上平行板垂直运动与下平行板水平运动的协同控制，精准模拟折叠屏开合过程中的“错动+弯折"复合应力，用于研发验证与量产质检。

结构与核心组成

机身：高强度金属机架，台式结构，整机重50kg，便于实验室或产线移动部署。

双轴运动系统：独立伺服驱动，上板垂直升降（0～100mm），下板水平左右移动（0～80mm）。

控制系统：7英寸彩色触摸屏 + 台达PLC，支持程序存储与调用。

安全防护：透明防护罩（开门停机）、急停按钮、过载保护电路。

关键技术亮点

错动弯折复合运动：相比纯压弯测试，本设备可独立或联动控制垂直下压与水平错动，模拟因铰链公差、柔性材料变形产生的轴向滑移效应，测试数据更具工程参考价值。

高精度平行度控制：静态平行度±0.05mm，动态平行度±0.1mm，确保样品受力均匀，避免局部应力集中，提高数据重复性。

宽范围次数设定：试验次数可设0～999,999,999次（9位），覆盖从快速筛选到百万次长寿命验证。自动运行，到达目标次数自动停机并记录。

静压保持功能：保持静压0～9999秒，可用于研究UTG等脆性材料在恒定弯折状态下的延迟断裂、应力松弛或蠕变行为。

双模式操作：可编程全自动模式与手动模式，灵活应对样品装夹、行程校准等不同需求。

试验目的聚焦

获得材料在特定弯折行程、错动量、速度下的最大循环次数，量化疲劳极限。

对比不同错动幅度对弯折寿命的影响，为产品设计提供允许错动公差建议。

静态弯折持久性测试，评估材料在长时间恒定压力下的可靠性。

批次一致性检验，筛选不合格品，降低售后风险。

横向对比不同材料方案，辅助选型决策。

典型应用领域

符合标准（参考）

GB/T 46367-2025、T/CNSS 004-2024、GB/T 38001.31-2023、IEC 62715、IPC-9701。

服务与支持

整机质保2年

工作日48小时远程响应

质保期内免费上门维修（非人为损坏）

提供操作手册、视频教程及远程/现场培训

可选配环境试验箱实现温湿度耦合测试

支持异形样品夹具定制

选购说明

以上参数为标准配置，实际以出厂设备为准。温湿度测试、定制夹具等为可选服务，请根据实际需求确认。
